    首页   >      电路板隔离柱 >       反扣式隔离柱 >     反扣型电路板隔离柱G19-G23

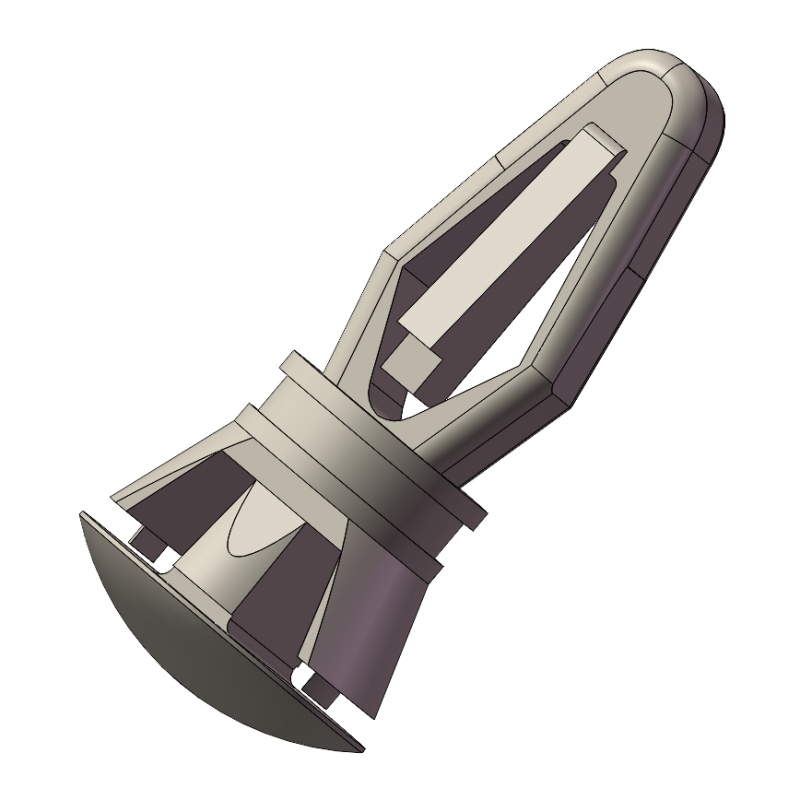

G19
G19

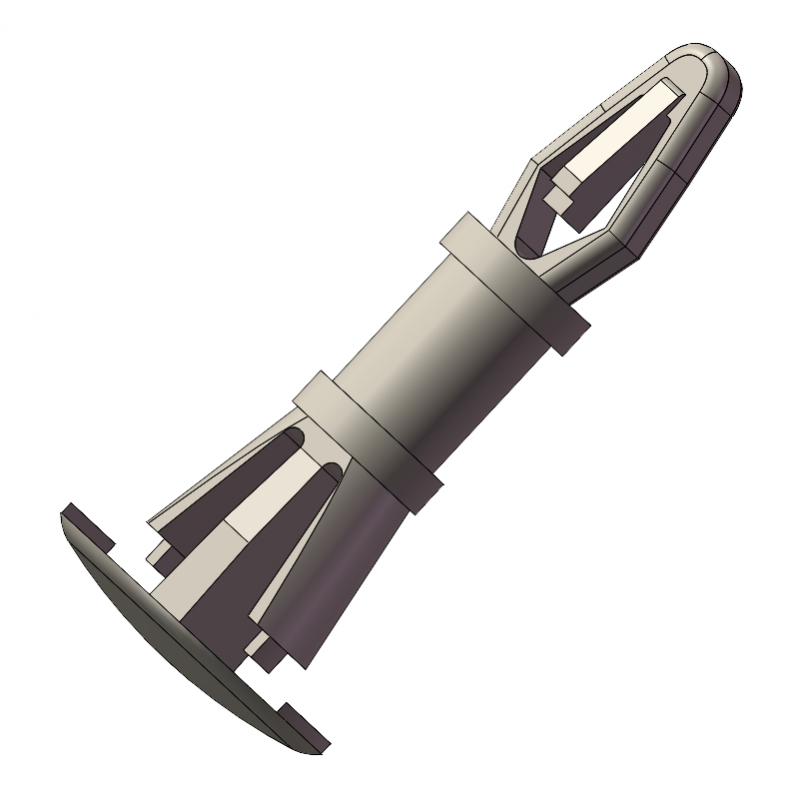

G20

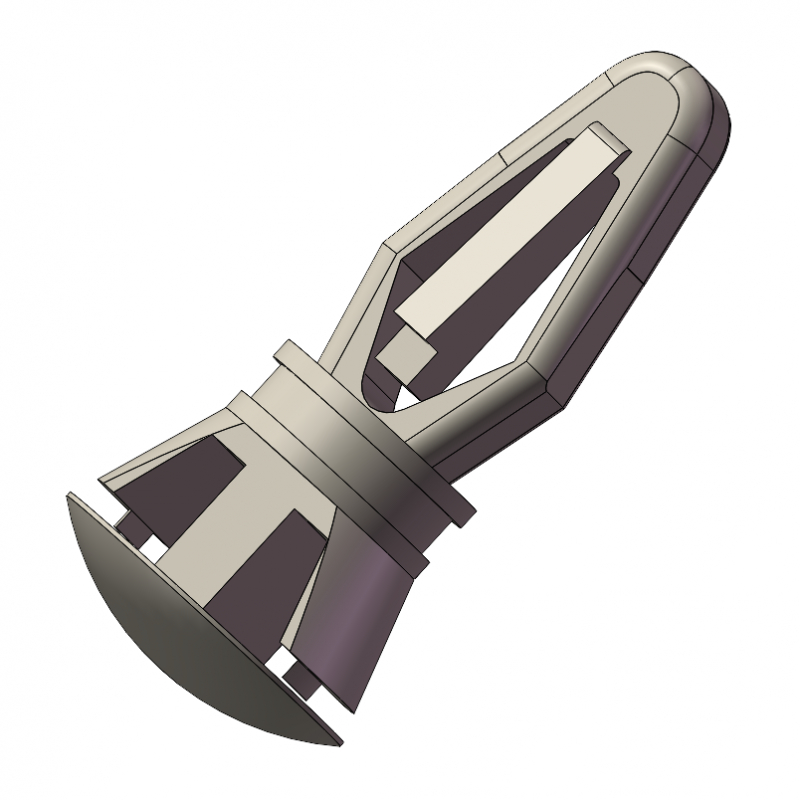

G21

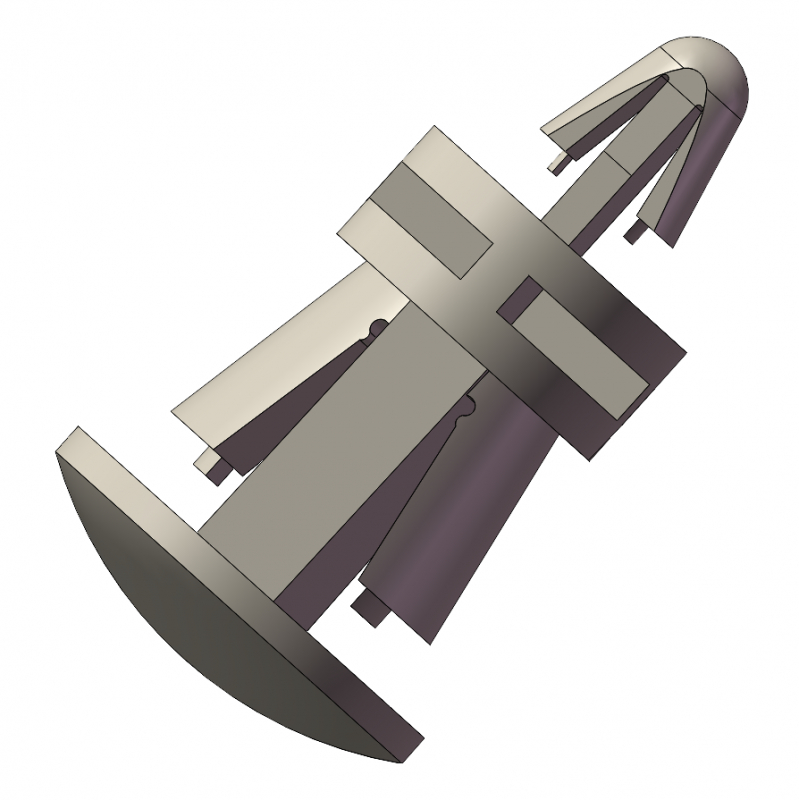

G22

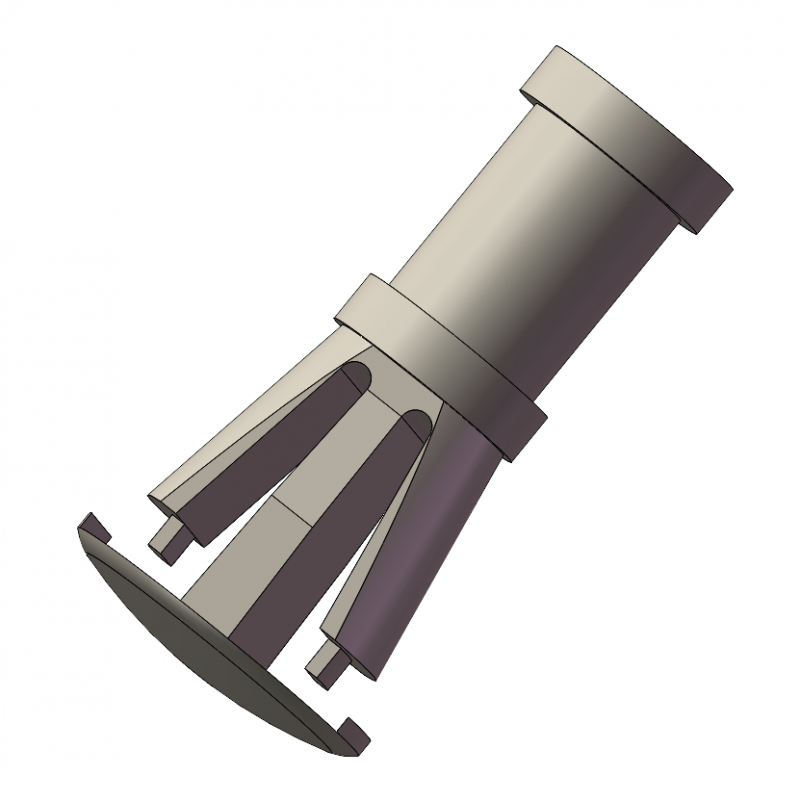

G23
翻页左
翻页右

反扣型电路板隔离柱G19-G23

规格款式：  37款
所属类型：  电路板隔离柱
计量单位：  个
  • 制式
    公制
  • 类型
    反扣型,
  • 颜色
    尼龙本色,
  • 隔离柱材质
    尼龙66(PA66),
  • 隔离高度范围
    10~20mm, 0~10mm,
  • 上板孔径
    4.0,
  • 下板孔径
    4.75, 6.0, 6.35, 6.5, 4.0-4.1,
反扣型电路板隔离柱G19-G23
SKU
A
(隔离高度)
B
C
D1
(上板孔径)
D2
(下板孔径)
E1
(上板厚)
E2
(下板厚)
隔离高度范围
G类型
隔离柱材质
价格
( 元 )
包装
(个/包)
购买
图纸申请
EV251-22370001 4.8 10.0 1.5 4.0 6.0 1.6 0.8-1.2 0~10mm G20 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-22390001 5.0 10.0 1.5 4.0 6.5 1.6 1.6-2.0 0~10mm G23 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22390002 6.0 10.0 1.5 4.0 6.5 1.6 1.6-2.0 0~10mm G23 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22370002 6.4 10.0 1.5 4.0 6.0 1.6 0.8-1.2 0~10mm G20 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-22380026 6.4 10.3 1.8 4.0 6.35 1.6 1.5-1.65 0~10mm G19 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000493 6.4 - 1.5 - 4.75 - 1.5-1.6 0~10mm G21 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000500 6.4 - - - 4.75±0.08 - 1.5-1.6 0~10mm G21 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22390003 7.0 10.0 1.5 4.0 6.5 1.6 1.6-2.0 0~10mm G23 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22370003 7.9 10.0 1.5 4.0 6.0 1.6 0.8-1.2 0~10mm G20 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000494 7.9 - 1.5 - 4.75 - 1.5-1.6 0~10mm G21 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000501 7.9 - - - 4.75±0.08 - 1.5-1.6 0~10mm G21 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22390004 8.0 10.0 1.5 4.0 6.5 1.6 1.6-2.0 0~10mm G23 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22340004 8.0 16.8 2.1 - 4.0-4.1 - 1.6 0~10mm G22 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-22390005 9.0 10.0 1.5 4.0 6.5 1.6 1.6-2.0 0~10mm G23 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22370004 9.5 10.0 1.5 4.0 6.0 1.6 0.8-1.2 0~10mm G20 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-22380027 9.5 10.3 1.8 4.0 6.35 1.6 1.5-1.65 0~10mm G19 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000495 9.5 - 1.5 - 4.75 - 1.5-1.6 0~10mm G21 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000502 9.5 - - - 4.75±0.08 - 1.5-1.6 0~10mm G21 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22390006 10.0 10.0 1.5 4.0 6.5 1.6 1.6-2.0 0~10mm G23 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22340005 10.0 18.8 2.1 - 4.0-4.1 - 1.6 0~10mm G22 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000496 11.1 - 1.5 - 4.75 - 1.5-1.6 10~20mm G21 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000503 11.1 - - - 4.75±0.08 - 1.5-1.6 10~20mm G21 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22390007 12.0 10.0 1.5 4.0 6.5 1.6 1.6-2.0 10~20mm G23 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22340006 12.0 20.8 2.1 - 4.0-4.1 - 1.6 10~20mm G22 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-22370005 12.7 10.0 1.5 4.0 6.0 1.6 0.8-1.2 10~20mm G20 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-22380028 12.7 10.3 1.8 4.0 6.35 1.6 1.5-1.65 10~20mm G19 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000497 12.7 - 1.5 - 4.75 - 1.5-1.6 10~20mm G21 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000504 12.7 - - - 4.75±0.08 - 1.5-1.6 10~20mm G21 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22390008 14.0 10.0 1.5 4.0 6.5 1.6 1.6-2.0 10~20mm G23 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22340007 14.0 22.8 2.1 - 4.0-4.1 - 1.6 10~20mm G22 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000498 14.3 - 1.5 - 4.75 - 1.5-1.6 10~20mm G21 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000505 14.3 - - - 4.75±0.08 - 1.5-1.6 10~20mm G21 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22380029 15.9 10.3 1.8 4.0 6.35 1.6 1.5-1.65 10~20mm G19 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000499 15.9 - 1.5 - 4.75 - 1.5-1.6 10~20mm G21 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-27000506 15.9 - - - 4.75±0.08 - 1.5-1.6 10~20mm G21 UL94 V0 尼龙66(PA66) 1000 我要申请
EV251-22340008 16.0 24.8 2.1 - 4.0-4.1 - 1.6 10~20mm G22 UL94 V2 尼龙66(PA66) 1000 我要申请
EV251-22370006 19.1 10.0 1.5 4.0 6.0 1.6 0.8-1.2 10~20mm G20 UL94 V2 尼龙66(PA66) 1000 我要申请
  • 基本信息

G19/G20：上板孔径D1±0.08，下板孔径D2±0.08；

G21：下板孔径D2±0.08；

G23：上板孔径D1-0.08，下板孔径D2±0.08；

其余型号无公差。
