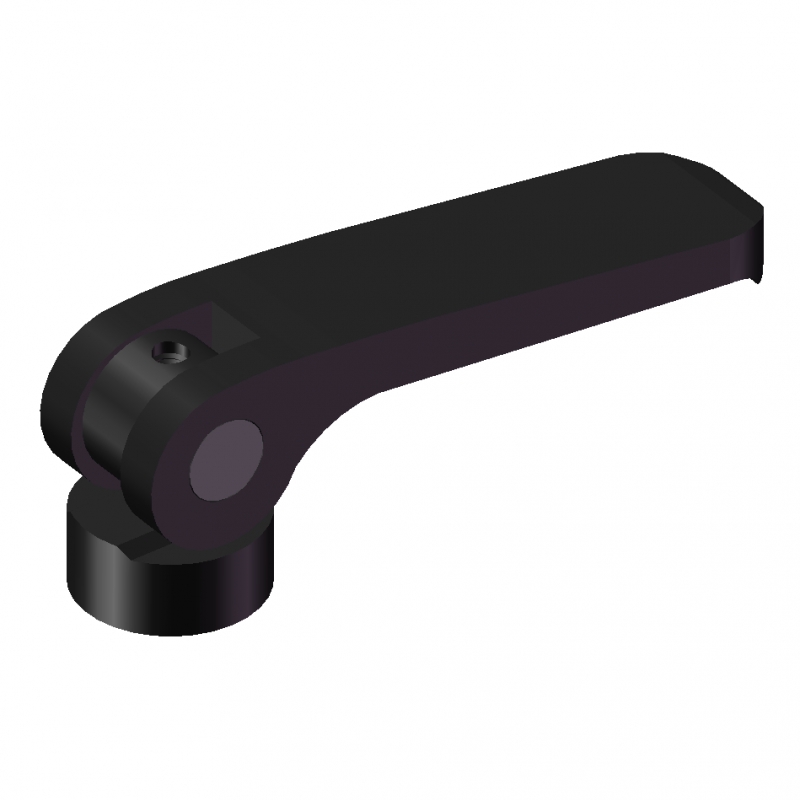

凸轮式夹紧杆01型
凸轮柄身: |
玻璃纤维加固聚酰胺基(PA)高科技聚合体,黑色,亚光饰面。 |
旋转销: |
光亮镀锌钢或AISI303不锈钢,带螺纹孔或螺杆。 |
连接及固定杆身与凸轮滑动基座的元件: |
聚酰胺基(PA)高科技聚合体,黑色。 |
凸轮滑动基座: |
聚酰胺基(PA)超级高科技聚合体,黑色。 |
类型: |
G1:不通过可调节环形螺母定位,带有螺纹孔的旋转销采用镀 |
锌钢制造。 |
G2:不通过可调节环形螺母定位,带有螺杆的旋转销采用镀锌 |
钢制造,端部倒角平头符合UNI 947:ISO 4753(参见(钢制 |
嵌件)技术参数P6)。 |
G3:不通过可调节环形螺母定位,带有螺纹孔的旋转销采用 |
AISI 303不锈钢制造。 |
G4:不通过可调节环形螺母定位,带有螺杆的旋转销采用 |
AISI 303B不锈钢制造,端部倒角平头符合UNI 947:ISO |
4753(参见技术参数P6)。 |
技术参数P6.pdf
特征及应用: |
凸轮式夹紧杆是一种可实现快速并完全夹紧的装置。 |
安装建议: |

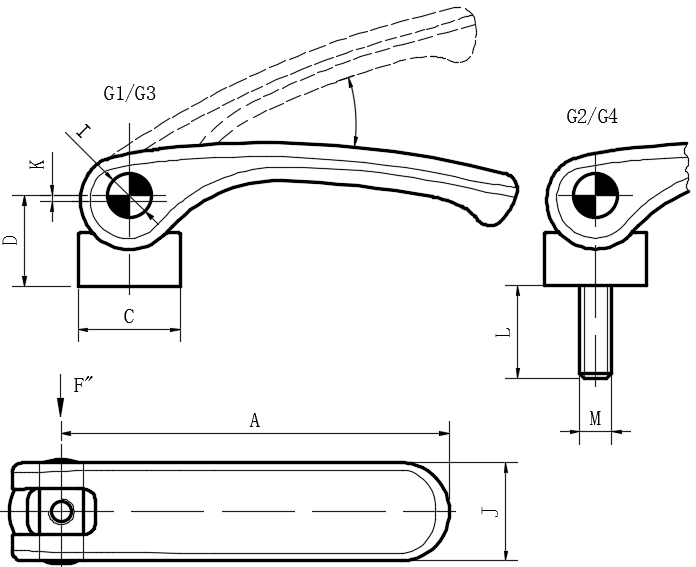

G1/G3带有螺纹孔。安装凸轮夹紧杆的螺纹伸出组件表面的长度 |
必须高于终止位置的值为Emax,如图1所示。在连接部件时,用 |
户需要注意螺纹旋至终止位置时是否达到Emax高度值。 |
夹紧和调节说明: |
顺时针方向旋转凸轮杆,直至旋转终点。随后,按下杆身完成 |
夹紧,杆身的支点是一个偏心凸轮,偏心凸轮通过旋转达到控 |
制调节基座的目的。 |
