    首页   >      紧定手柄 >       杠杆手柄 >     紧固手柄

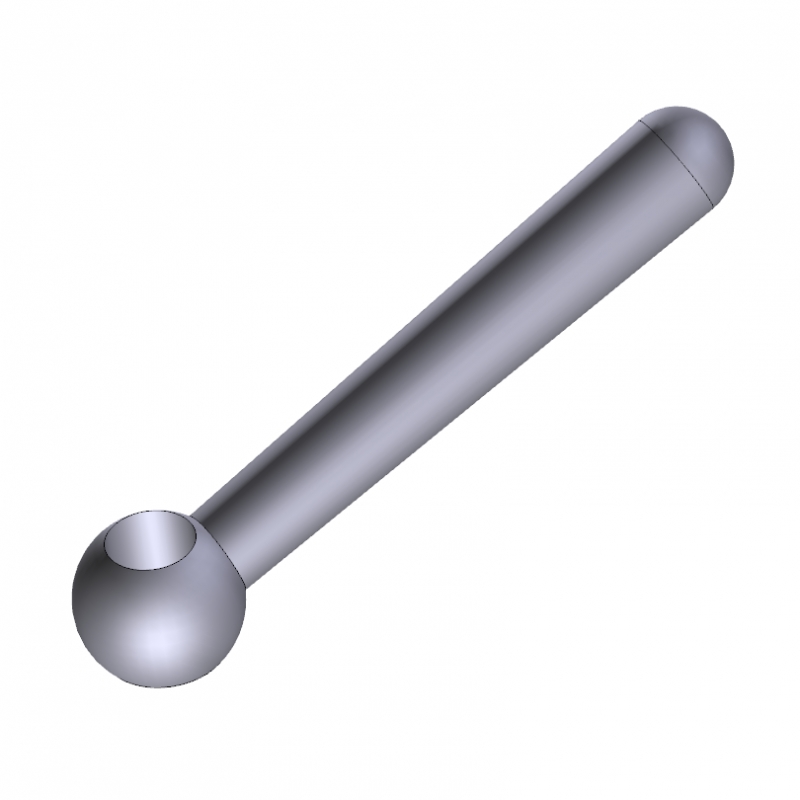

G1钢制
G1钢制

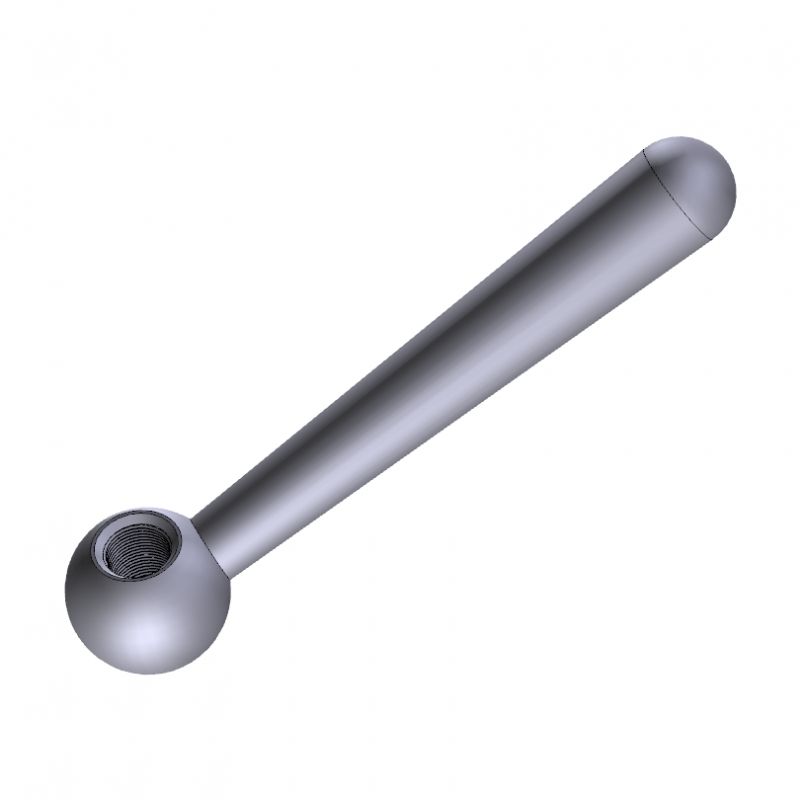

G2钢制

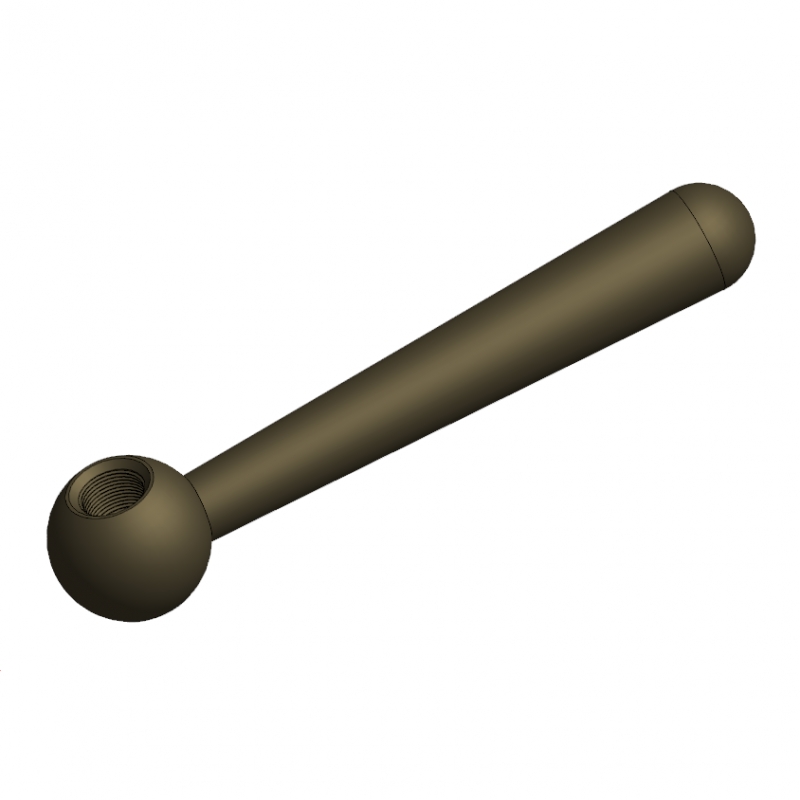

G3不锈钢制

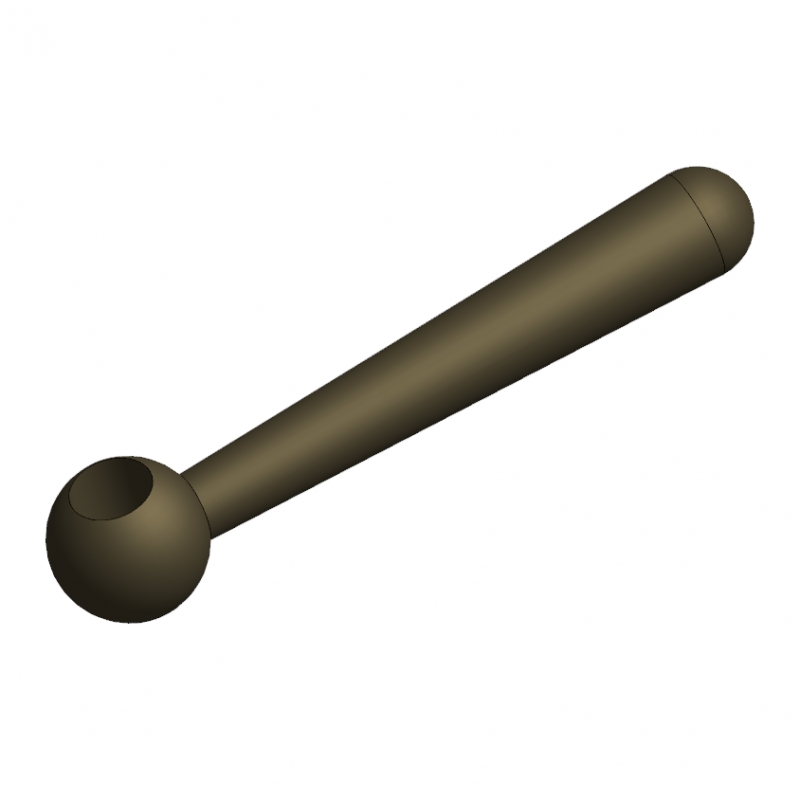

G4不锈钢制
翻页左
翻页右

紧固手柄

规格款式：  34款
所属类型：  紧定手柄
计量单位：  个
  • 制式
    公制
  • 螺纹类型
    铰孔, 内螺纹,
  • 手柄材质
    不锈钢, 钢制,
  • 螺纹规格
    M6, M8, M10, M12, M16, M20, M24,
  • 手柄长度范围
    150mm以上, 100~150mm, 50~100mm,

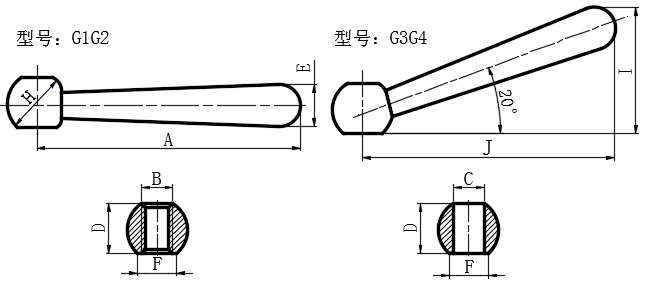

紧固手柄
SKU
A
(手柄长度)
B
(螺纹规格)
C
(H7)
D
(螺纹/通孔高度)
E
F
(≈)
H
(-0.2)
I
(≈)
J
(≈)
手柄长度范围
手柄材质
G类型
价格
( 元 )
包装
(个/包)
购买
图纸申请
EV153-03000625 50.0 - B6 9.5 8.0 7.5 12.0 - - 0~50mm 钢制款式 G1 10 我要申请
EV153-03000631 - - B6 9.5 8.0 7.5 12.0 24.0 48.0 - 钢制款式 G3 10 我要申请
EV153-03000638 50.0 M6 - 9.5 8.0 7.5 12.0 - - 0~50mm 钢制款式 G2 10 我要申请
EV153-03000644 - M6 - 9.5 8.0 7.5 12.0 24.0 48.0 - 钢制款式 G4 10 我要申请
EV153-03000654 50.0 M6 - 9.5 8.0 7.5 12.0 24.0 48.0 0~50mm 不锈钢款式 G4 10 我要申请
EV153-03000626 63.0 - B8 12.0 10.0 11.0 16.0 - - 50~100mm 钢制款式 G1 10 我要申请
EV153-03000632 - - B8 12.0 10.0 11.0 16.0 30.0 60.0 - 钢制款式 G3 10 我要申请
EV153-03000639 63.0 M8 - 12.0 10.0 11.0 16.0 - - 50~100mm 钢制款式 G2 10 我要申请
EV153-03000645 - M8 - 12.0 10.0 11.0 16.0 30.0 60.0 - 钢制款式 G4 10 我要申请
EV153-03000651 63.0 - B8 12.0 10.0 11.0 16.0 30.5 60.0 50~100mm 不锈钢款式 G3 10 我要申请
EV153-03000655 63.0 M8 - 12.0 10.0 11.0 16.0 30.5 60.0 50~100mm 不锈钢款式 G4 10 我要申请
EV153-03000627 80.0 - B10 14.5 13.0 15.0 20.0 - - 50~100mm 钢制款式 G1 10 我要申请
EV153-03000633 - - B10 14.5 13.0 15.0 20.0 38.0 76.0 - 钢制款式 G3 10 我要申请
EV153-03000640 80.0 M10 - 14.5 13.0 15.0 20.0 - - 50~100mm 钢制款式 G2 10 我要申请
EV153-03000646 - M10 - 14.5 13.0 15.0 20.0 38.0 76.0 - 钢制款式 G4 10 我要申请
EV153-03000652 80.0 - B10 14.5 13.0 15.0 20.0 38.0 76.0 50~100mm 不锈钢款式 G3 10 我要申请
EV153-03000015 80.0 M10 - 14.5 13.0 15.0 20.0 38.0 76.0 50~100mm 不锈钢款式 G4 10 我要申请
EV153-03000628 100.0 - B12 18.5 16.0 19.0 25.0 - - 50~100mm 钢制款式 G1 10 我要申请
EV153-03000634 - - B12 18.5 16.0 19.0 25.0 47.0 95.0 - 钢制款式 G3 10 我要申请
EV153-03000641 100.0 M12 - 18.5 16.0 19.0 25.0 - - 50~100mm 钢制款式 G2 10 我要申请
EV153-03000647 - M12 - 18.5 16.0 19.0 25.0 47.0 95.0 - 钢制款式 G4 10 我要申请
EV153-03000653 100.0 - B12 18.5 16.0 19.0 25.0 47.0 95.0 50~100mm 不锈钢款式 G3 10 我要申请
EV153-03000016 100.0 M12 - 18.5 16.0 19.0 25.0 47.0 95.0 50~100mm 不锈钢款式 G4 10 我要申请
EV153-03000629 125.0 - B16 24.0 20.0 23.5 32.0 - - 100~150mm 钢制款式 G1 5 我要申请
EV153-03000635 - - B16 24.0 20.0 23.5 32.0 59.5 119.0 - 钢制款式 G3 5 我要申请
EV153-03000642 125.0 M16 - 24.0 20.0 23.5 32.0 - - 100~150mm 钢制款式 G2 5 我要申请
EV153-03000648 - M16 - 24.0 20.0 23.5 32.0 59.5 119.0 - 钢制款式 G4 5 我要申请
EV153-03000656 125.0 M16 - 24.0 20.0 23.5 32.0 59.5 119.0 100~150mm 不锈钢款式 G4 5 我要申请
EV153-03000630 160.0 - B20 30.0 25.0 29.5 40.0 - - 150mm以上 钢制款式 G1 1 我要申请
EV153-03000636 - - B20 30.0 25.0 29.5 40.0 76.0 152.0 - 钢制款式 G3 1 我要申请
EV153-03000643 160.0 M20 - 30.0 25.0 29.5 40.0 - - 150mm以上 钢制款式 G2 1 我要申请
EV153-03000649 - M20 - 30.0 25.0 29.5 40.0 76.0 152.0 - 钢制款式 G4 1 我要申请
EV153-03000637 - - B24 40.0 32.0 33.0 50.0 97.0 190.0 - 钢制款式 G3 1 我要申请
EV153-03000650 - M24 - 40.0 32.0 33.0 50.0 97.0 190.0 - 钢制款式 G4 1 我要申请
  • 基本信息
  • 技术信息
  • 附件信息
规格
类型：
G1平直柄身带H7普通孔(仅限A=50到160)
G2平直柄身带H7螺纹孔(仅限A=50到160)
G3带H7普通孔的倾角手柄
G4带螺纹孔的倾角手柄
钢制款式：
车削
发黑处理
不锈钢款式：
AISI 303 不锈钢
亚光喷砂饰面


技术要求：
ISO基本公差(P1)
不锈钢特性(P4)


ISO-基本公差P1.pdf

不锈钢特性P4.pdf


信息：
DIN   官方标准规定的附加尺寸40-M5/B5.
可按需提供：
平直柄身不锈钢杠杆手柄
