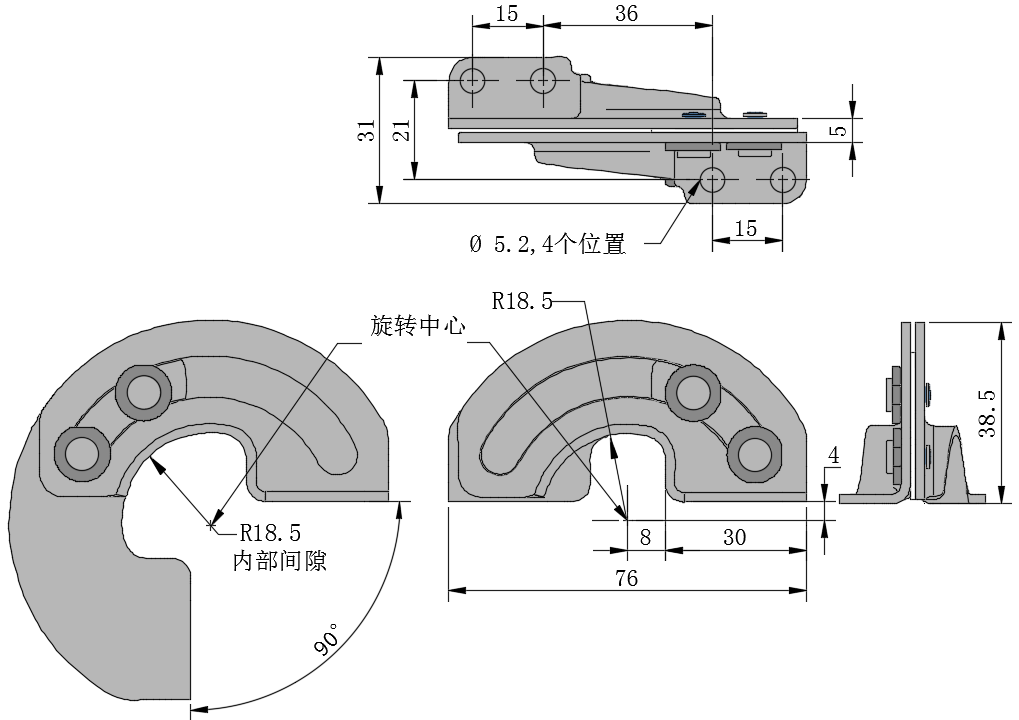

不可拆卸隐藏铰链04型
产品参数
| 规格： | 90°自由摆动式 |
| 制式 | 公制 |
| 安装位置 | 通用 |
| 安装类型 | 通孔 |
| 最大开启角度 | 90° |
| 安装孔距范围 | 0~20mm |
| 铰链材料 | 不锈钢 |
| 描述 | 不可拆卸隐藏铰链04型, |
规格
| SKU | 规格 | A(打开角度) | 安装孔距范围 | 铰链材料 | 表面处理 | 价格(未税) | 包装/库存 |
|---|---|---|---|---|---|---|---|
| EV191-01050001 | 90°自由摆动式 | 90°自由摆动式 | 0~20mm | 钢 | 镀锌 | 在线咨询 |
1 个/包 交期：150天左右 |
- 基本信息
- 附件信息
- 附件信息

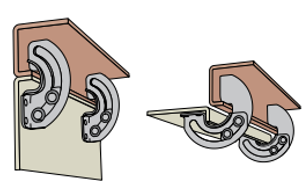

| 关门后铰链不可见 | |||
| 材料与表面处理:钢，镀锌或不锈钢 | |||
| 性能详述: | |||
| 钢，镀锌: | |||
| 径向最大静载荷：625N | |||
| 径向平均极限载荷：2235N | |||
| 轴向最大静载荷：205N | |||
| 轴向平均极限载荷：420N | |||
| 不锈钢： | |||
| 径向最大静载荷：525N | |||
| 径向平均极限载荷：3035N | |||
| 轴向最大静载荷：185N | |||
| 轴向平均极限载荷：475N | |||
| 最大保持力矩：18.2N·m | |||
| 工作温度范围：-40℃到85℃ |

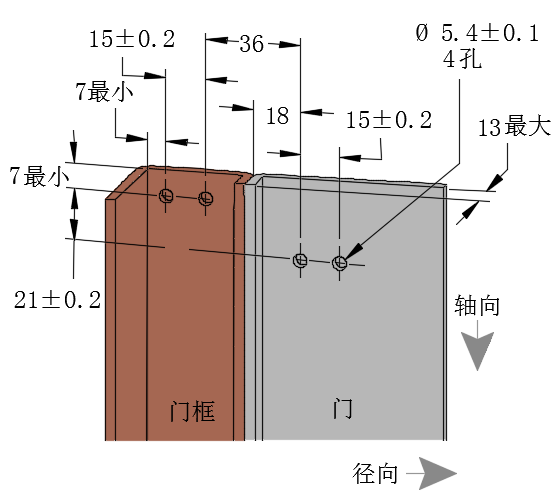

| 安装说明： | |||
| 面板厚度超过4的门和门框上需要一个45度的倒角。 | |||
| 不提供螺钉。使用M5(10号)安装 |
