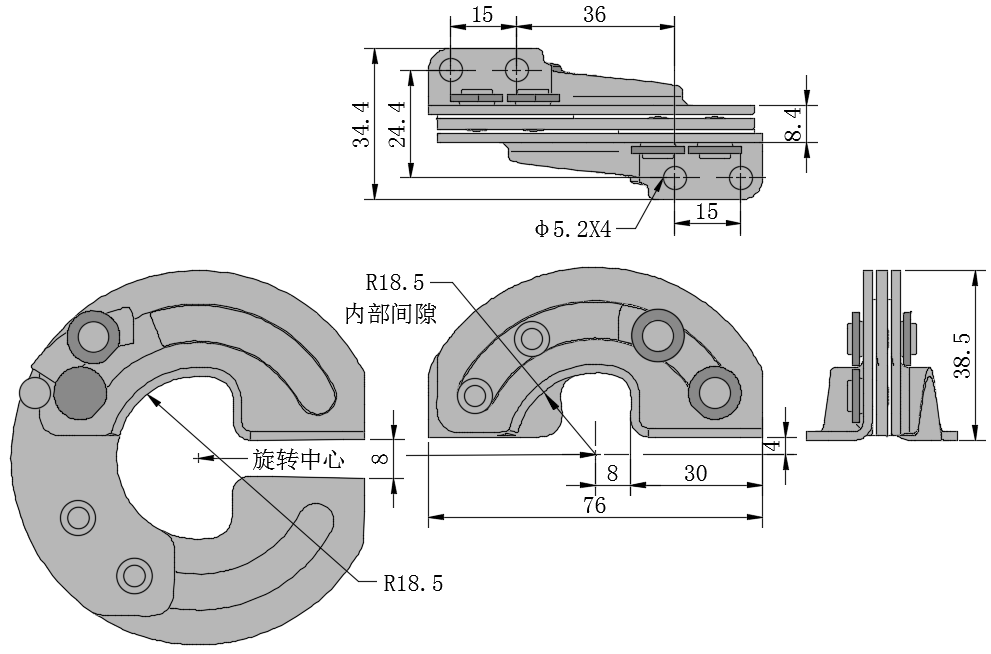

不可拆卸隐藏铰链07型
产品参数
| 制式 | 公制 |
| 安装位置 | 通用 |
| 安装类型 | 通孔 |
| 最大开启角度 | 180° |
| 安装孔距范围 | 0~20mm |
| 铰链材料 | 不锈钢 |
| 描述 | 不可拆卸隐藏铰链07型, |
规格
| SKU | 规格 | 价格/包装 |
|---|---|---|
| EV191-01050003 | 180°自由摆动式 | |
| EV191-01050004 | 180°自由摆动式 |
- 基本信息
- 附件信息
- 附件信息
| 关门后铰链不可见 | |||
| 门板停留定位适用于水平方向的门或盖板应用中 | |||
| 提供防腐蚀材料 | |||
| 材料与表面处理:钢，镀锌或不锈钢 | |||
| 性能详述: | |||
| 钢，镀锌: | |||
| 径向最大静载荷：485N | |||
| 径向平均极限载荷：710N | |||
| 轴向最大静载荷：100N | |||
| 轴向平均极限载荷：295N | |||
| 最大保持力矩：11.8N·m | |||
| 不锈钢： | |||
| 径向最大静载荷：505N | |||
| 径向平均极限载荷：1085N | |||
| 轴向最大静载荷：165N | |||
| 轴向平均极限载荷：345N | |||
| 工作温度范围：-40℃到85℃ |

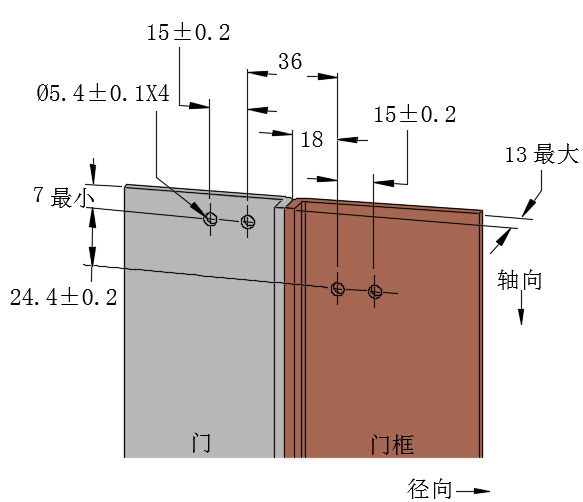

| 安装说明： | |||
| 不提供螺钉 | |||
| 使用M5螺钉安装或焊接安装。 | |||
| 最大面板厚度为4 |
