不可拆卸隐藏铰链05型
产品参数
| 制式 | 公制 |
| 安装位置 | 通用 |
| 安装类型 | 通孔 |
| 最大开启角度 | 180° |
| 承载力kg/2个 | 0~20 |
| 安装孔距范围 | 20~40mm |
| 铰链材料 | 组合材料 |

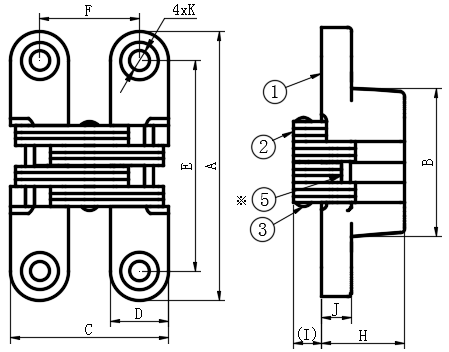

| 描述 | 不可拆卸隐藏铰链05型, |
规格
| SKU | 规格 | 价格/包装 |
|---|---|---|
| EV191-12040002 | 4以下*8.0 | |
| EV191-12040001 | 4以下*12.0 | |
| EV191-12040003 | 4以下*12.0 | |
| EV191-12040004 | 7以下*12.0 | |
| EV191-12040005 | 7以下*16.0 |
- 基本信息
- 附件信息
| 共有5种类型，适用于小型轻型门到中、重型门。 | |||
| 连接臂采用不锈钢（SUS304），强度高、耐腐蚀性优异。 | |||
| A=100型的导向销还采用滚柱，即使在高负载时也可实现平滑动作。 | |||

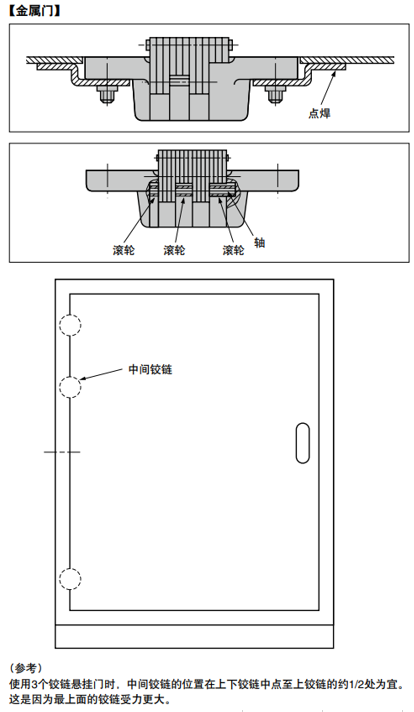

| 通过设计安装方法，可广泛用于从木门到金属门的各种场合。 | |||
| 【注 意】 | |||

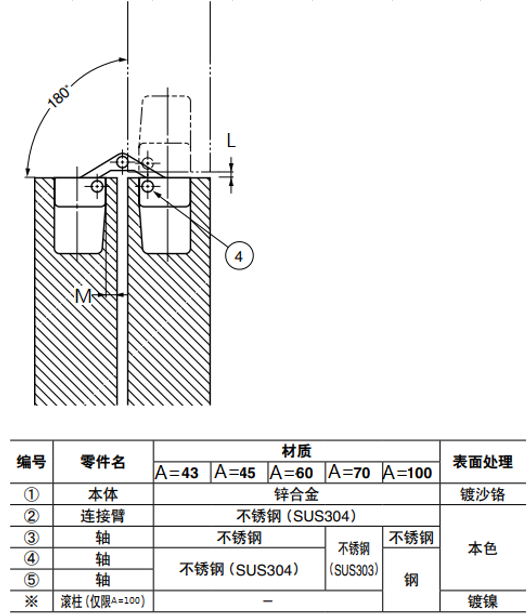

| 至门端的尺寸应在Mmm以下。 | |||
| 仅A=100附带滚柱。 | |||
| 每扇门使用2个合页。 | |||
| 【配 件】 | |||
| 十字槽沉头木螺钉（不锈钢） | |||
| 十字槽沉头自攻螺钉(不锈钢)(仅限A=70) |
