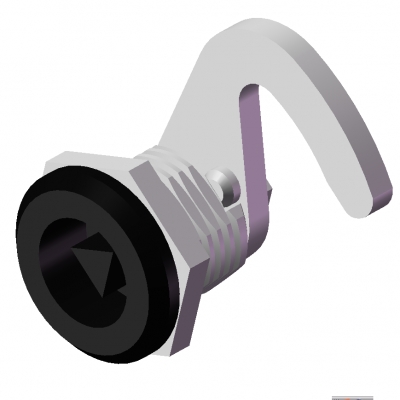

勾形锁舌转舌式门锁
产品参数
| 制式 | 公制 |
| 进入限制 | 无限制 |
| 锁头形式 | 方形锁芯 |
| 表面处理 | 镀铬 |
| 旋转方向 | 顺时针 |
| 锁材质 | 锌合金 |
| 描述 | 勾形锁舌转舌式门锁, |
规格
- 基本信息
- 基本信息
- 基本信息
- 附件信息
- 附件信息

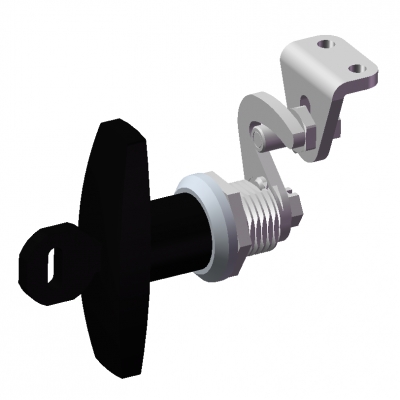

| 可锁定： | ||
| 类型： | ||
| G1 | 钥匙操作 (相同的锁) | |
| G2 | 钥匙操作(不同的锁) | |
| G3 | 扳手操作（相同的锁） | |
| G4 | 扳手操作 (不同的锁) | |
| G5 | T形手柄（锁相同） | |
| G6 | T型手柄操作(不同的锁) | |
| 钩型:旋转半径 R=28 | ||
| 识别号: | ||
| 1型：无锁扣支架 | ||
| 2型：带锁扣支架 | ||
| 锁壳:压铸锌 | ||
| 定位环:镀铬/喷塑涂层，黑色, RAL 9005, 纹理饰面 | ||
| 所有其他部件:镀锌钢，蓝钝处理 | ||
| 钥匙:镍银，带塑料捏手 | ||
| 扳手/T型手柄:塑料（聚酰胺PA），黑色亚光 | ||

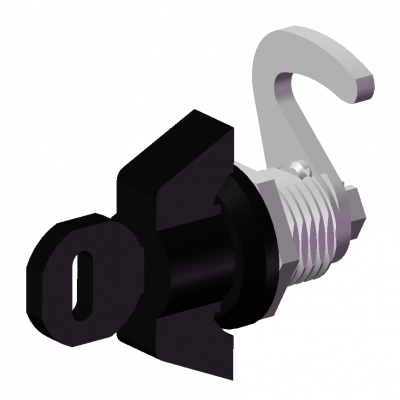

| 钥匙操作，不可锁定 | ||
| 类型： | ||
| G13 | 三角形锁芯(DK7)操作 | |
| G14 | 方形锁芯 A/F7操作 | |
| G15 | 方形锁芯 A/F8操作 | |
| G16 | 一字槽操作 | |
| G17 | 双位锁芯操作 | |
| 钩型:旋转半径 R=28 | ||
| 识别号: | ||
| 1型：无锁扣支架 | ||
| 2型：带锁扣支架 | ||
| 锁壳:压铸锌 | ||
| 定位环:镀铬/喷塑涂层，黑色, RAL 9005, 纹理饰面 | ||
| 所有其他部件:镀锌钢，蓝钝处理 | ||
| 信息: | ||
| 带有钩和闩架的钩型闩锁主要用于滑动的门和挡板。锁舌随旋转轴的的转动径向运动锁定，因而其用途非常广泛和多样。 | ||
| 锁与钥匙的有200多款配对组合，钥匙上有数字标记。 | ||
| 供货范围包含一件套闩锁，一件钩形锁舌以及两件配套钥匙，钥匙可在锁芯起始位置均可拔出。 | ||

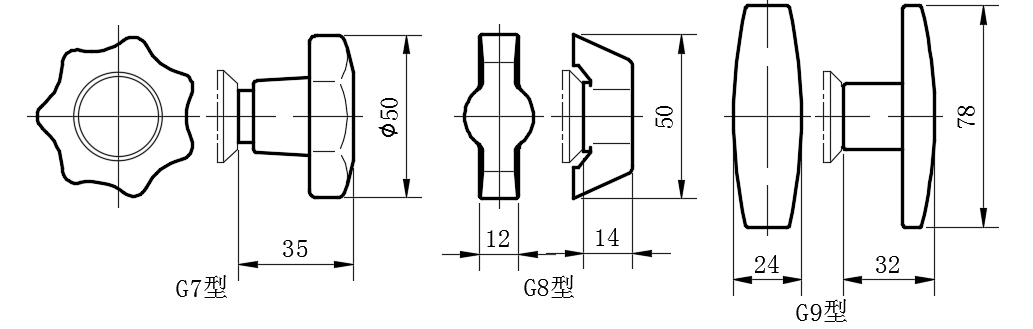

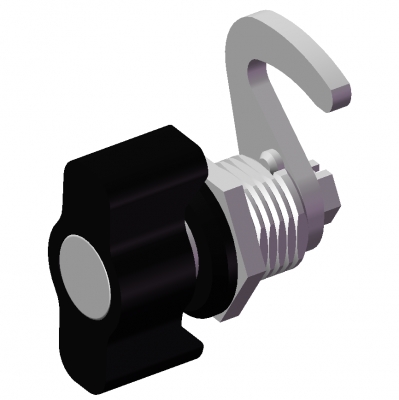

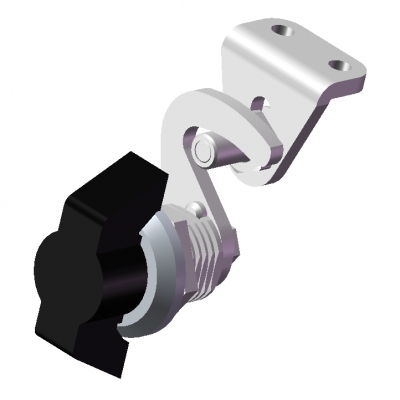

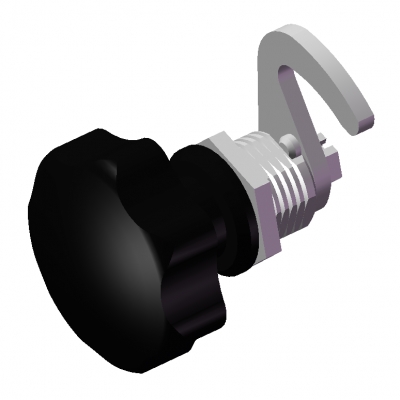

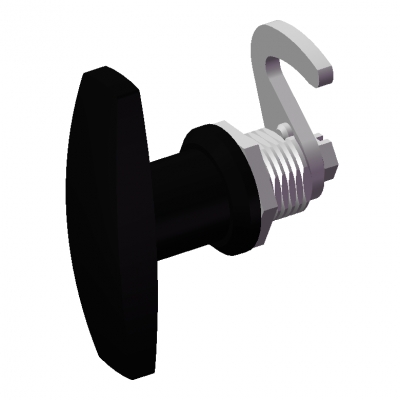

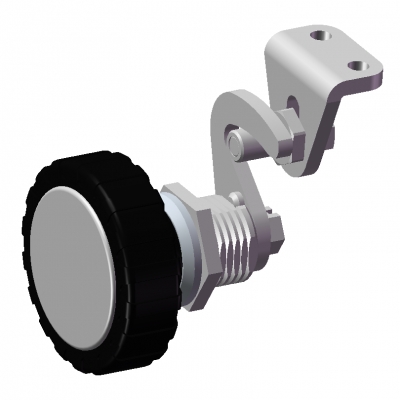

| 采用操作元件操作，不可锁定 | ||
| 类型： | ||
| G7 | 带星形旋钮 | |
| G8 | 扳手操作 | |
| G9 | T形手柄操作 | |
| G10 | 滚花旋钮操作(参见钢镀锌内螺纹滚花旋钮/304不锈钢内螺纹滚花旋钮) | |
| G11 | 扳手操作 | |
| G12 | 手柄操作 | |
| 钩型:旋转半径 R=28 | ||
| 识别号: | ||
| 1型：无锁扣支架 | ||
| 2型：带锁扣支架 | ||
| 锁壳:压铸锌 | ||
| 定位环:镀铬/喷塑涂层，黑色, RAL 9005, 纹理饰面 | ||
| 所有其他部件:镀锌钢，蓝钝处理 | ||

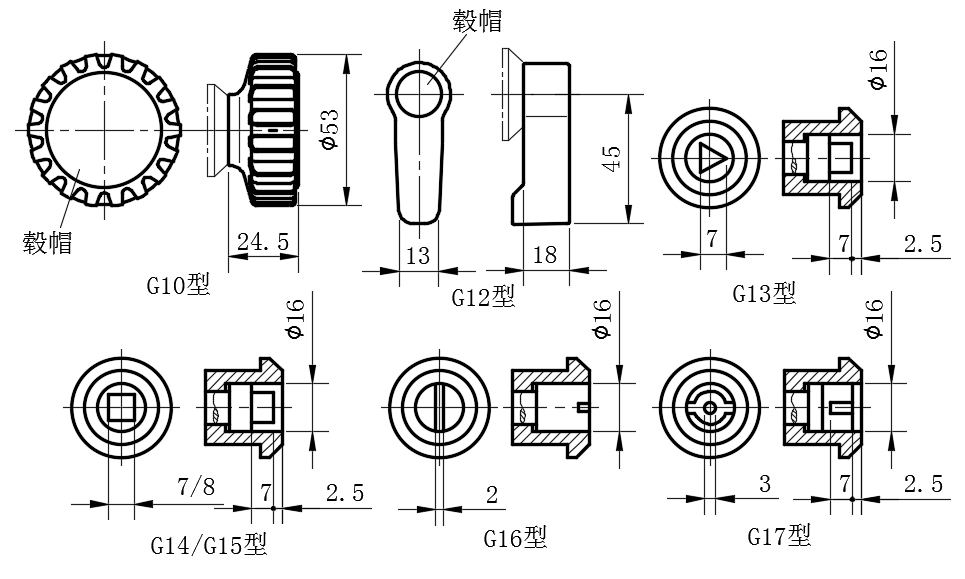

| 操作件: | ||
| 塑料(聚酰胺PA),黑色，亚光饰面 | ||
| 盖帽(G10、G11、G12型):浅灰色 | ||
| 技术信息: | ||
| 塑料特性P2 | ||
| 附件: | ||
| 转舌式门锁钥匙 | ||
| 保护盖帽 | ||

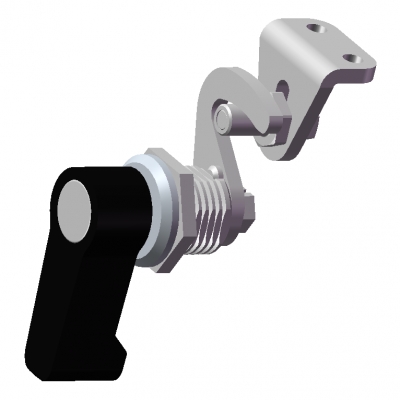

| 开门手柄 | ||
| 可按需提供: | |||
| 带其它钩间距A的钩型闩锁 | |||
| 带其它枢轴半径R的钩 | |||

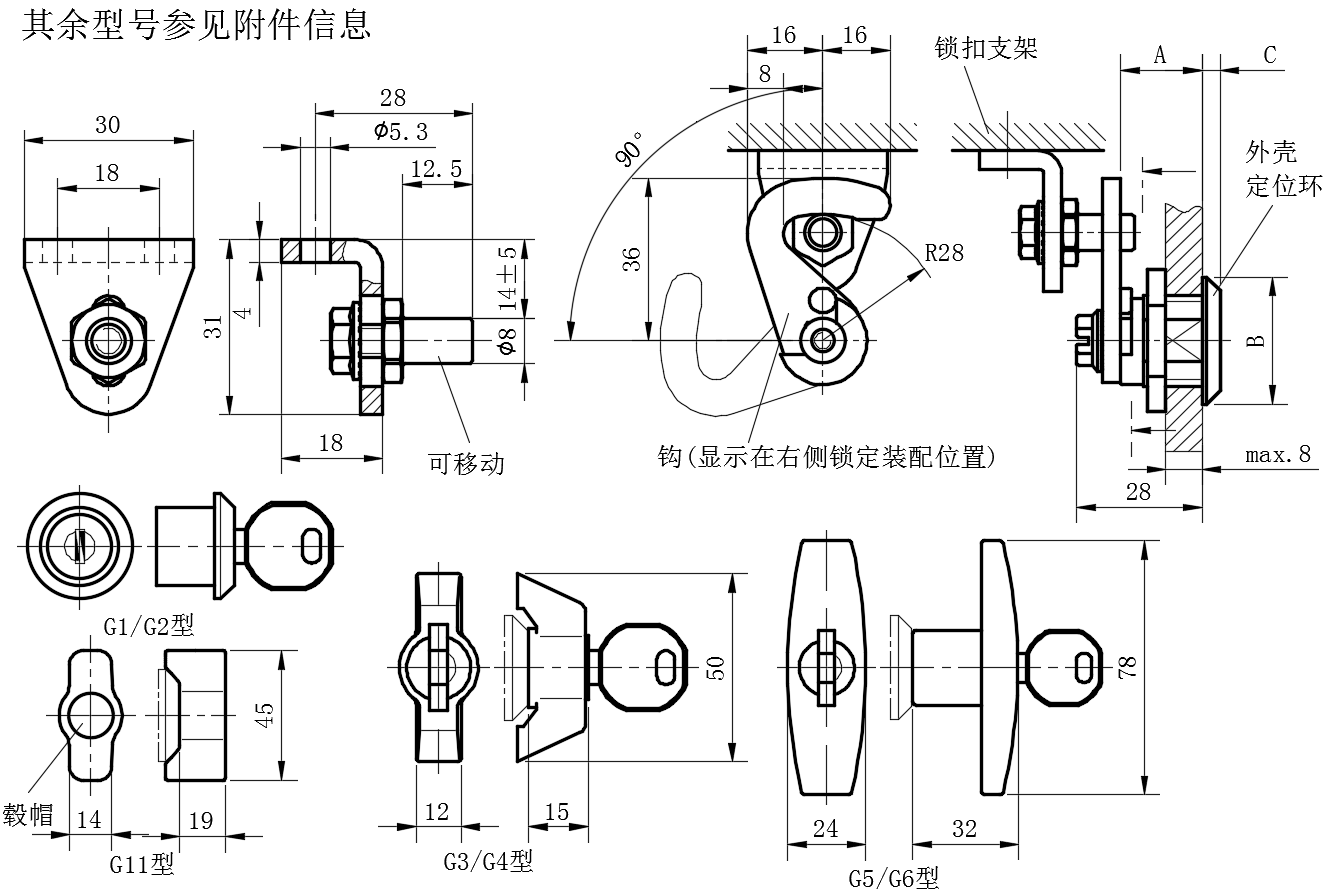

| 施工和安装说明: | |||
| 螺栓直径可换成10 mm, 使锁定装置与安装区域更易配合。 | |||
| 锁定时，螺栓理想地定位于如上所示的旋转轴线的水平位置。高达4mm的侧偏补偿，使其正常功能不会受到损害。 | |||
| 钩型锁舌的旋转角度通常限定在90°之内。通过向左还是向右旋转，产生锁定效果，取决于连接销的安装，连接销以散件形式供货。不带连接销，锁舌可360°旋转。 | |||

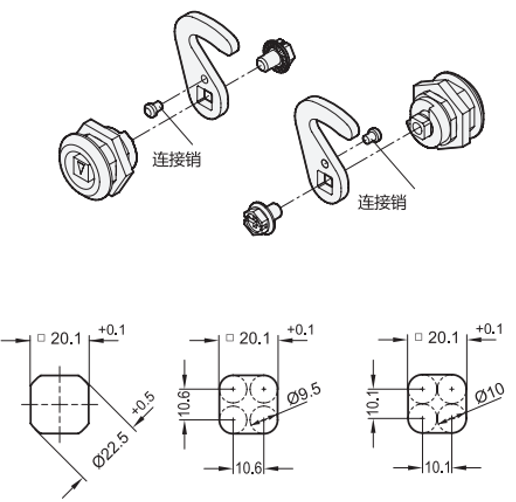

| 图示为所需安装孔的直径。 | |||
| 安装钩型锁舌前，锁定装置需要先安装在门扇上（用附带的六角螺母）。 | |||
| 大批量安装时，门扇上的安装孔径由开孔器或激光加工而成。 | |||
| 小批量安装时，且钢板厚度小于2mm时，采用的金属板冲压开孔器为可选工具。 | |||
| 安装孔径也可采用钻/铣方式加工，如轮廓图所示。 | |||
| 闩锁支架的尺寸: |
