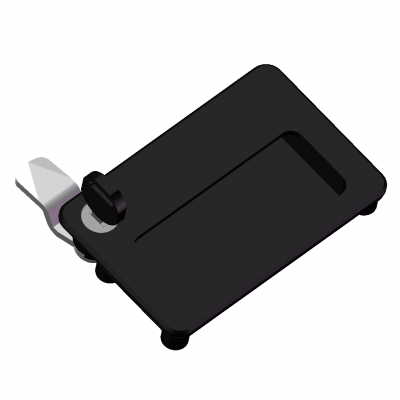

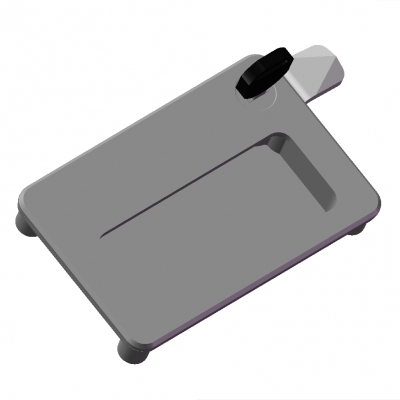

带握盘转舌式门锁01型
产品参数
| 制式 | 公制 |
| 进入限制 | 钥匙锁定 |
| 表面处理 | 纹理饰面 |
| 旋转方向 | 逆时针 |
| 锁材质 | 锌合金 |
| 描述 | 带握盘转舌式门锁01型, |
规格
- 基本信息
- 附件信息
- 附件信息
| 可锁定款式： | |||
| 类型: | |||
| G1 | 钥匙操作 (相同的锁) | ||
| G2 | 钥匙操作(不同的锁) | ||

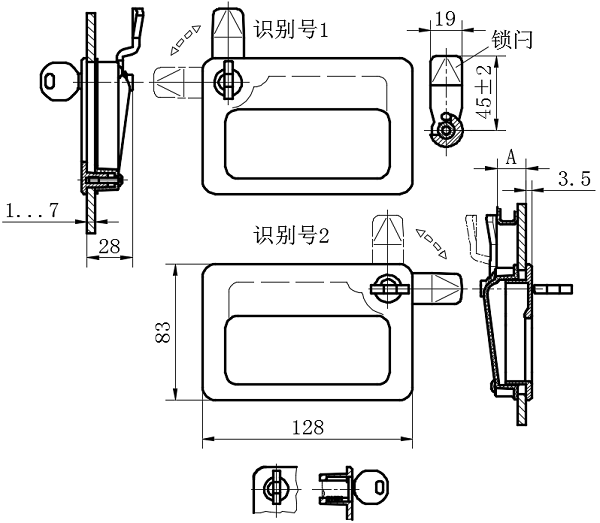

| 识别号: | |||
| No. 1: 如图中位置，顶部左侧操作 | |||
| No. 2: 如图中位置，顶部右侧操作 | |||
| 前框, 压铸锌, 喷塑涂层: | |||
| 黑色，RAL 9005, 纹理饰面 | |||
| 银色，RAL 9006, 纹理饰面 | |||
| 托盘，塑料: | |||
| 黑灰色(前框黑色纹理饰面) | |||
| 浅灰色(前框银色纹理饰面) | |||
| 钥匙：镍银，带塑料捏手 | |||
| 其他部件：镀锌钢，蓝钝处理 | |||
| 信息： | |||
| 用于需要在闩锁装置之外增加抓握用模压凹槽的场合，例如，由于空间限制，不允许操作元件突出的场合。 | |||
| 可提供不同弧度的锁舌，锁定范围涵盖4至50 mm. | |||
| 锁与钥匙的有200多款配对组合，钥匙上有数字标记。 | |||
| 供货范围包括一件单独的闩锁以及两件配套钥匙，钥匙可在锁芯起始位置拔出。 | |||
| 附件: | |||
| 转舌式门锁钥匙 |
| 施工和安装说明: | |||

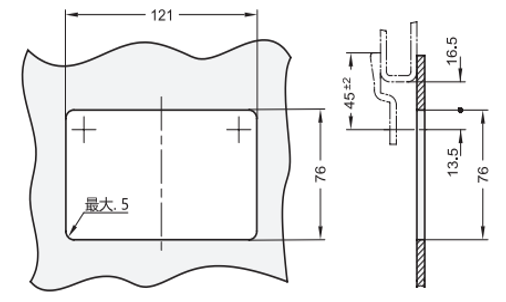

| 安装前，须在门上制作安装口，如下图所示。 | |||
| 按照闩锁的位置，从安装口的边缘到门框，必须确保门的侧方及/或门的顶部与底部留有16.5 mm的间距，从而保证锁闩可定位在门框之后。 | |||

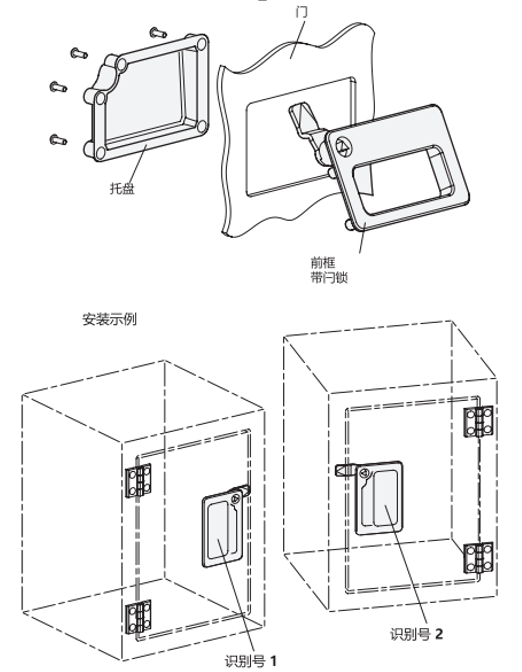

| 安装时，将前框与预先装配好的闩锁，倾斜着通过门上的闩锁安装孔，从正前方插入。 | |||
| 将塑料托盘从背面置于前框的钻孔桩内。 | |||
| 随货提供 M4x12 圆头螺钉，从后方拧紧，以楔入并将整个单元固定到位。基于 7 mm 的最大门墙厚度，应确保螺钉的最小拧入深度。 | |||
