带凹口钥匙转舌式门锁

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

类型：

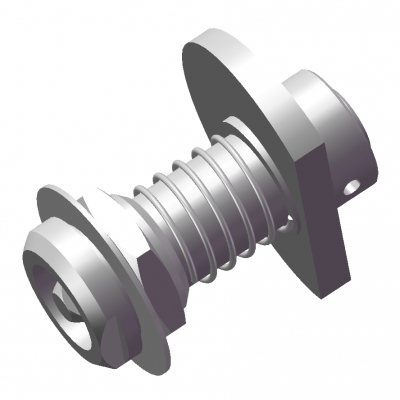

钢制
支脚为镀镍钢制，带三角形钥匙槽
镀镍铜导向衬套和锁紧螺母(扳手 24)
镀锌钢DIN 6798 弹簧平垫圈
螺旋闩锁凸轮钢质，烧结和汽化处理，带销孔
钢质，黑色氧化处理的弹簧定位销Ø 3x20 mm
用于补偿门板厚度的闩锁弹簧（镀锌钢材质）
聚酰胺基（PA）高科技聚合体，黑色，亚光饰面
右面打开（S），左面打开（D）

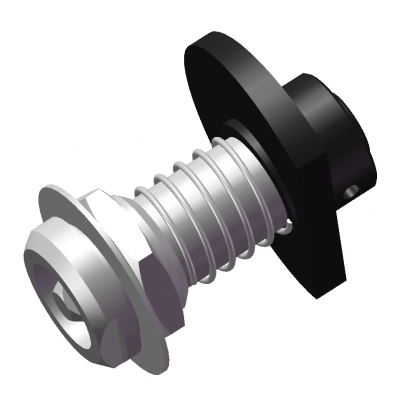

不锈钢制
支脚带三角形钥匙槽，导向衬套，锁紧螺母(扳手 24)， AISI 303不锈钢制DIN 6798扁平弹簧垫圈


AISI 316L不锈钢螺旋闩锁凸轮，烧结处理，带用于销链接的孔

AISI 303 不锈钢弹簧定位销Ø 3x20 mm
用于补偿门板厚度的不锈钢闩锁弹簧
聚酰胺基（PA）高科技聚合体，黑色，亚光饰面
右面打开（S），左面打开（D）

安装说明：

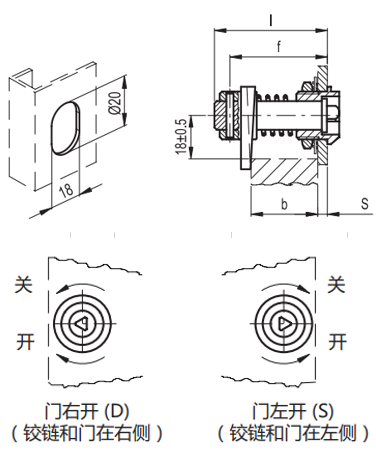

1.根据以下情况选择闩锁销长度(l) l≥ S+b+15 mm(S =门厚,b=横档厚，参见装配示例)。

2.根据提供的模板，在门内钻一个孔。
3.在锁头本体上钻一个销孔，间距为“f”：
4.将锁头本体装入门上的孔中，并安装其它零件。
闩锁为散件供货。
