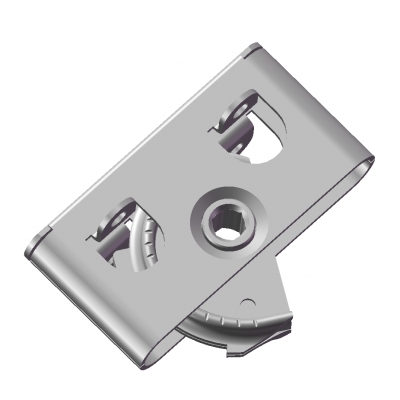

隐藏拉动式门锁01型
产品参数
| 制式 | 公制 |
| 表面处理 | 镀锌 |
| 锁材质 | 钢制 |
| 描述 | 隐藏拉动式门锁01型, |
规格
| SKU | 规格 | 价格/包装 |
|---|---|---|
| EV197-01340005 | 16.3 | |
| EV197-01340007 | 16.3 | |
| EV197-01340001 | 41.0 | |
| EV197-01340003 | 41.0 |
- 基本信息
- 附件信息
- 附件信息

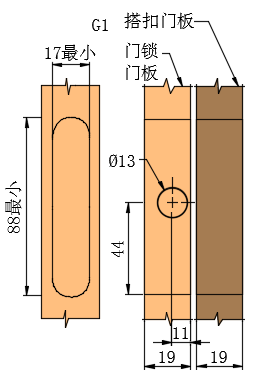

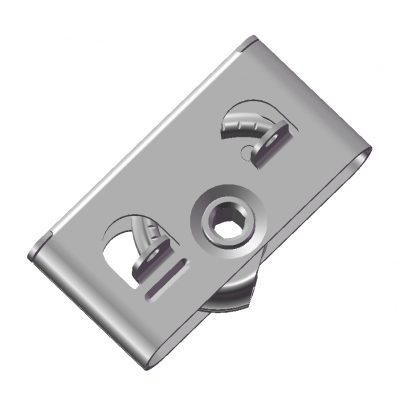

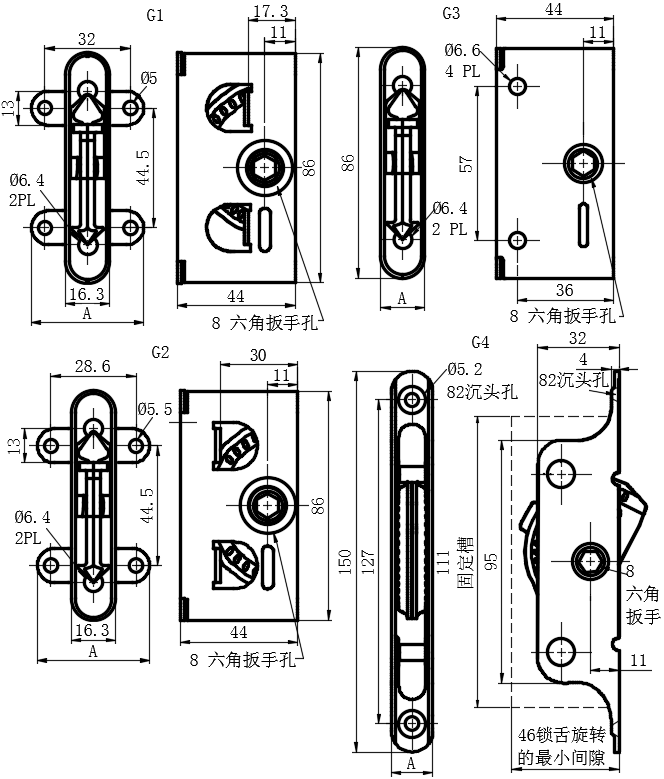

| G1:高载荷张力，可调拉紧，适用于薄门板 | ||||

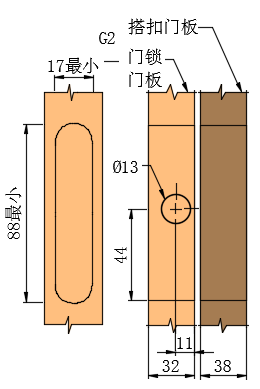

| G2:高载荷张力，可调拉紧，适用于厚门板 | ||||

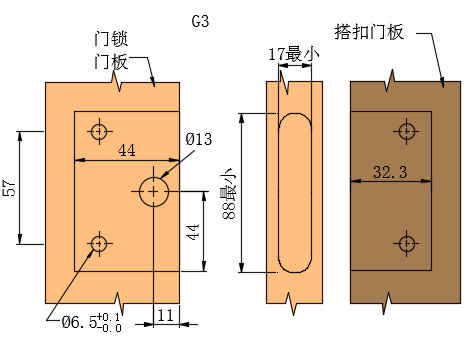

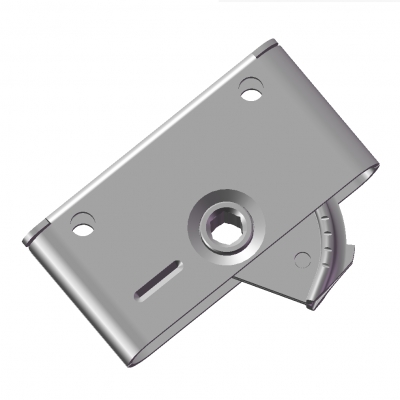

| G3：高拉应力，可调拉紧，适用于榫接式或侧装式安装 | ||||

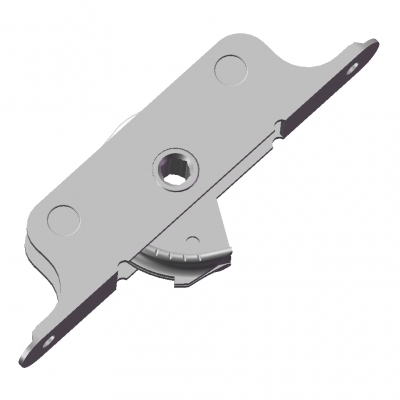

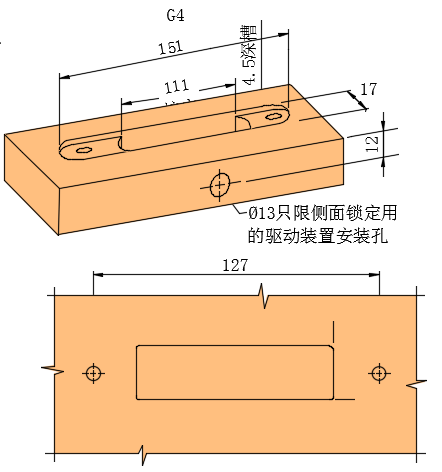

| G4:高拉应力，可调拉紧，前面固定 | ||||
| 性能详述： | ||||
| G1,G2,G3平均极限拉应力：6200N | ||||
| G1,G2,G3平均极限剪应力：8900N | ||||
| G4平均极限拉应力：4000N |
| 安装说明： | ||||
| G1：使用M5螺钉安装组件(不提供) | ||||
| G2：使用Ф5铆钉或M5螺钉安装组件(不提供) | ||||
| G3：使用Ф6铆钉或M6螺钉安装组件(不提供)门锁和搭扣之间必须保持1.6间距 | ||||
| G4：木质材料使用M5平头螺钉安装组件(不提供)附注：门锁强度取决于固定硬件和安装材料。金属材料使用5平头铆钉或M5螺钉安装组件附注：最大金属面板厚度为2.5. | ||||
| 配件：隐藏拉动式门锁01/02型工具 |
