星型旋钮压缩式门锁02型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

类型：

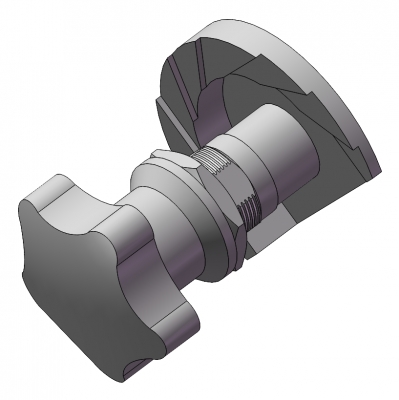

G1	带星形旋钮
G2	三角形锁芯操作

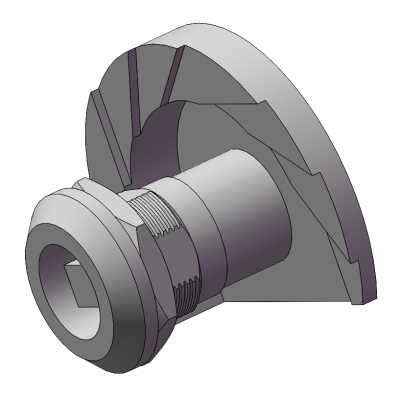

G3	方形锁芯 A/F7操作
G4	方形锁芯 A/F8操作

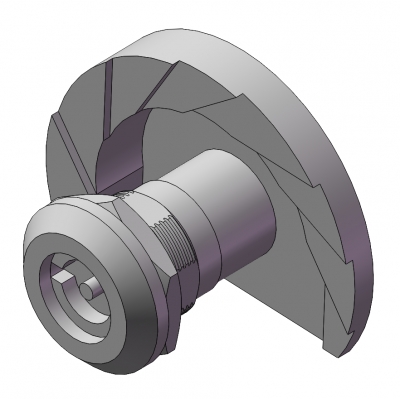

G5	双位锁芯操作
不锈钢款式：
AISI 303 不锈钢 AISI 304 凸轮闩锁不锈钢星形旋钮 AISI 304



防护等级 IP 65
信息：
锁舌的“拉动”范围10mm。顺时针旋转锁舌便可锁定成功。操作螺栓安装有O型密封圈。

附件：
转舌式门锁钥匙保护盖帽开门手柄

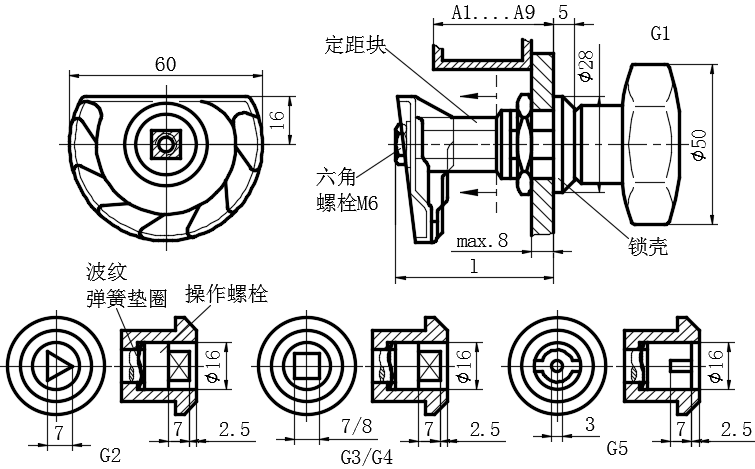

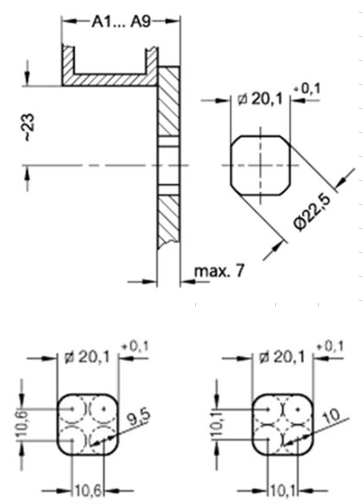

施工和安装说明：
