星型旋钮压缩式门锁01型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

类型：

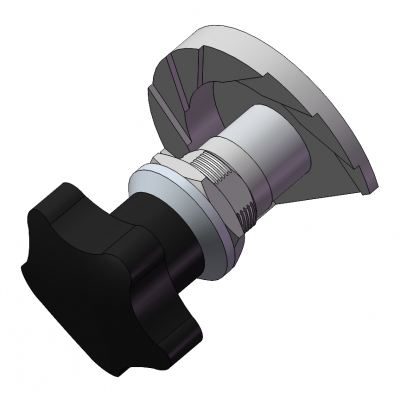

G1	带星形旋钮

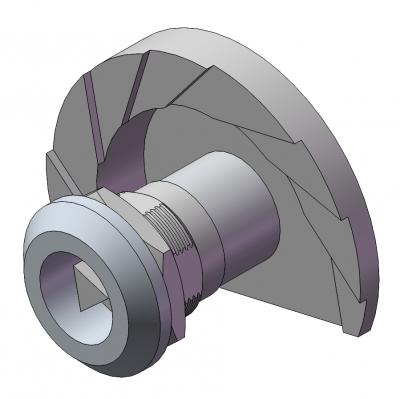

G2	三角形锁芯操作

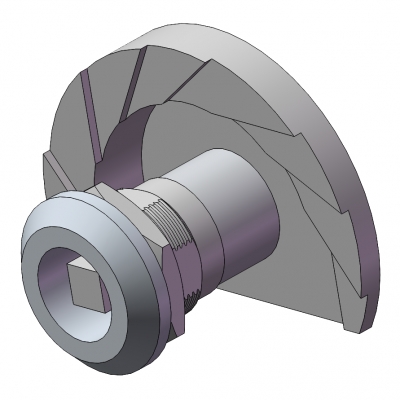

G3	方形锁芯 A/F7操作
G4	方形锁芯 A/F8操作

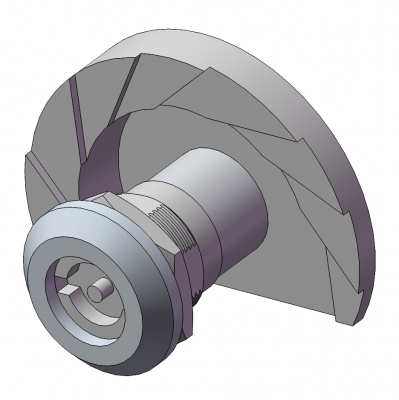

G5	双位锁芯操作
钢制款式：
锁壳/操作锁芯压铸锌，镀铬凸轮闩锁镀锌钢板，蓝钝处理。定距段铝制星形旋钮塑料（聚丙烯基 PP) 黑色，亚光饰面








防护等级 IP 65
信息：
锁舌的“拉动”范围10mm。顺时针旋转锁舌便可锁定成功。操作螺栓安装有O型密封圈。

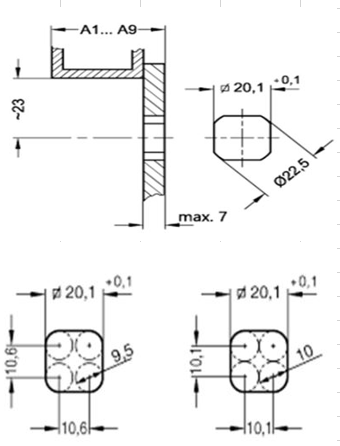

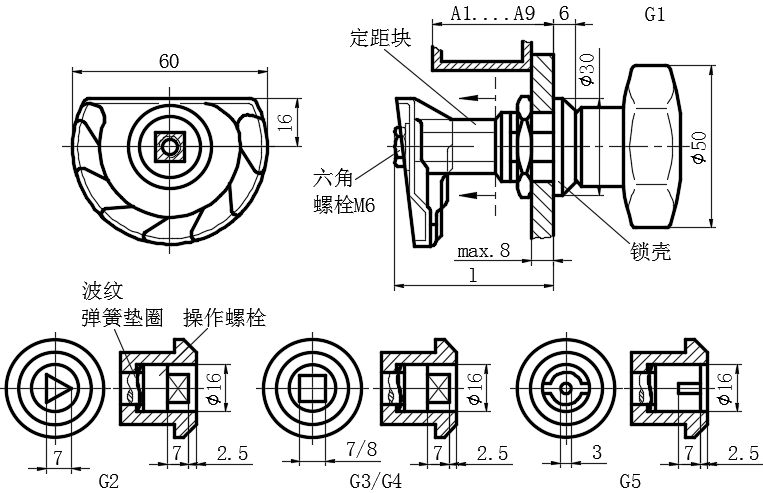

施工和安装说明：
