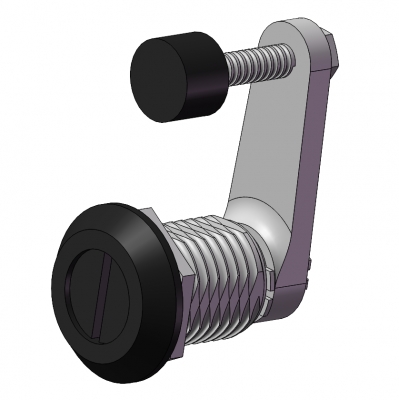

钢镀锌IP65压缩式门锁02型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

类型：

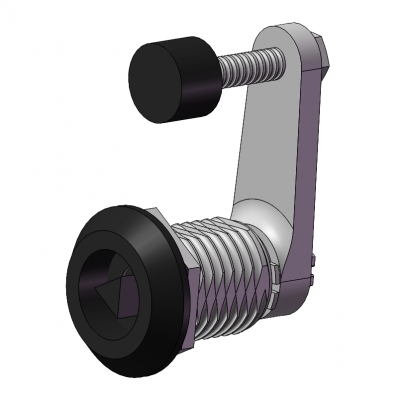

G1	三角形锁芯操作

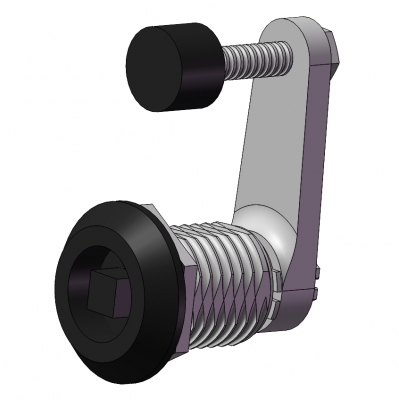

G2	方形锁芯 A/F7操作
G3	方形锁芯 A/F8操作
G4	一字槽操作

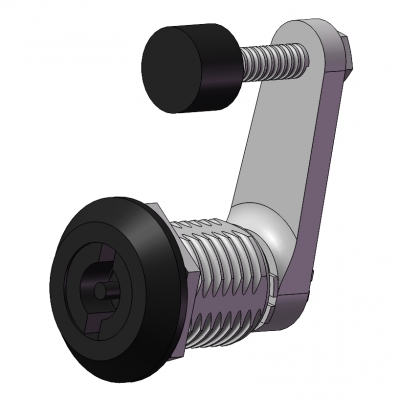

G5	双位锁芯操作

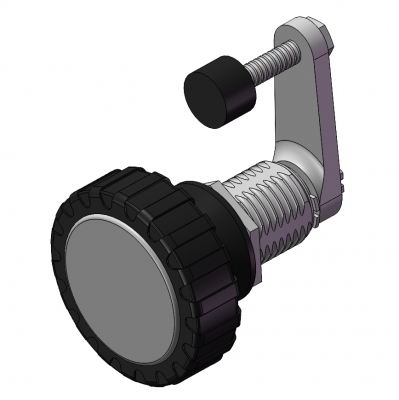

G6	滚花旋钮操作(参见钢镀锌内螺纹滚花旋钮/304不锈钢内螺纹滚花旋钮)

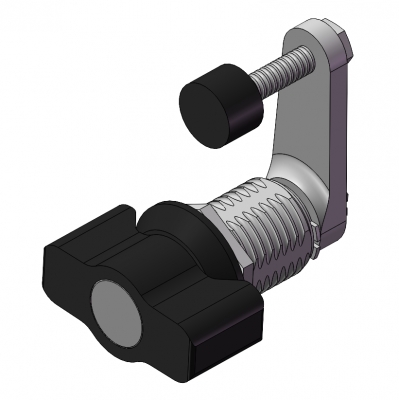

G7	扳手操作

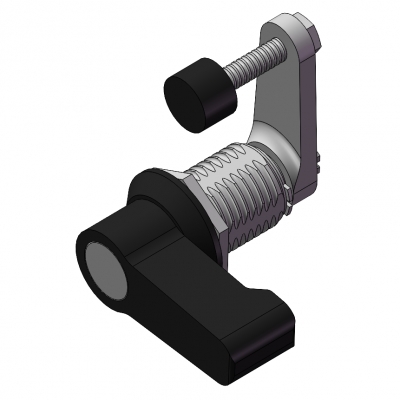

G8	手柄操作
锁壳/ 锁定装置:
压铸锌
定位环:
喷塑涂层,黑色，纹理饰面
闩锁：压铸锌
所有手柄(G6/G7/G8型):
塑料（聚酰胺PA），亚光盖帽，浅灰色，亚光

氯丁橡胶©保护盖帽 CR - 肖氏硬度70 Shore A - 黑色防护等级: IP 65

信息：
钢镀锌IP65压缩式门锁02型该装置为一些常见应用场合设计，例如需要防护盖与锁舌末端（锁定位置）牢固贴合，防止振动的场合。使用固定螺钉M6可以对锁间距A1 ... A4在10mm范围内进行调整，涵盖了1到41mm的夹紧范围。

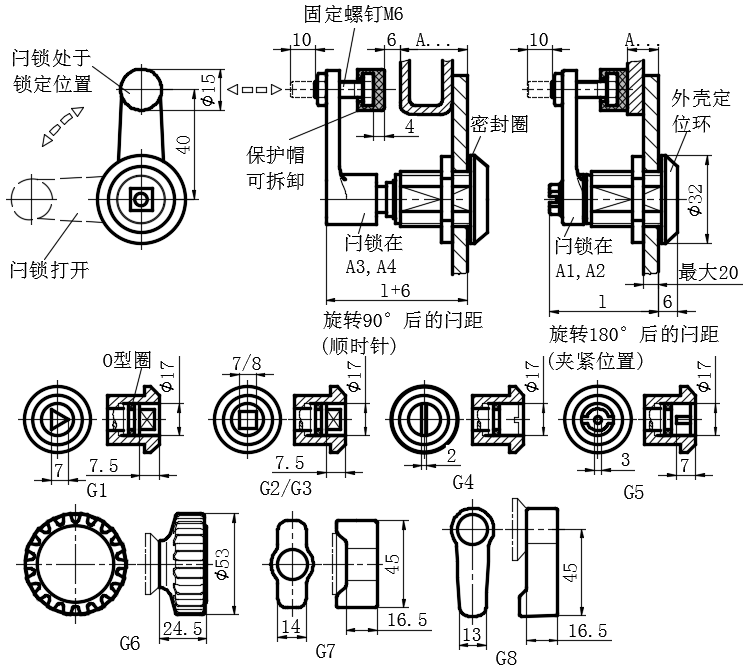

结构及安装说明：

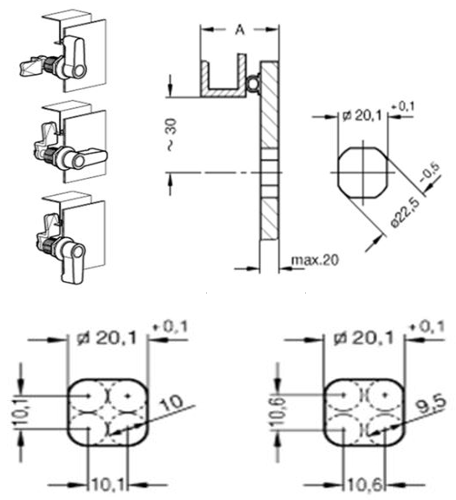

1.闩锁处于起始位置 2.首先将操作元件/钥匙旋转90°，闩锁处于普通的锁定位置。 3.将传动装置再旋转90°，锁舌沿直线抬升6mm，将门扇压在门框或密封条之上，形成防震锁定。最大扭矩：4.5 Nm 最大轴向力：340N 最大静载荷：340N 如图所示在门上打一个孔安装孔。从正面将旋转紧固闩锁安装入孔，在背面用六角螺母固定到位。可用冲压或激光在门上开安装孔。小批量安装时，且钢板厚度小于2mm时，采用的金属板冲压开孔器为可选工具。安装孔径也可采用钻/铣方式加工，如轮廓图所示。
