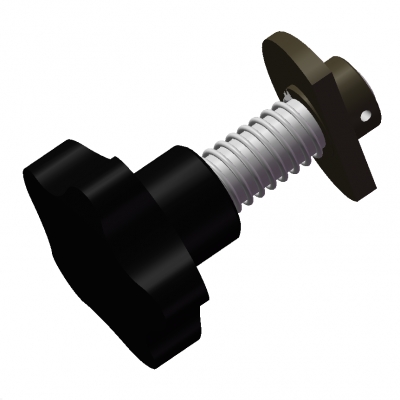

PF捏手凸轮压缩式门锁

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

制式	公制
进入限制	无限制
锁头形式	旋钮
旋转方向	顺时针
锁材质	组合材料
描述	制式是公制,进入限制是无限制,锁头形式是旋钮,旋转方向是顺时针,逆时针,锁材质是组合材料

捏手:

酚醛基（PF）热固性塑料，黑色，光亮饰面

标准型号:

G1

(用于厚度 S > 5 mm的门):,镀锌钢光杆；螺旋闩锁凸轮钢质，烧结和汽化处理，带销孔；钢质，黑色氧化处理的弹簧定位销Ø 3x20 mm；用于补偿门板厚度的闩锁弹簧（镀锌钢材质）；右面打开（D），左面打开（S）

G2

如同G1，用于厚度S > 5mm的门板，但可插入导向衬套和螺母,镀镍铜制及镀锌钢弹簧垫圈。右面打开（D），左面打开（S）

G3

(用于厚度S > 5 mm的门):AISI 303 不锈钢光杆；AISI 316L不锈钢螺旋闩锁凸轮，烧结处理，带用于销链接的孔。AISI 303 不锈钢弹簧定位销Ø 3x20 mm；用于补偿门板厚度的不锈钢闩锁弹簧；右面打开（D），左面打开（S）

G4

如同G3，用于厚度S≤5mm的门板，但可插入导向衬套和螺母,AISI303不锈钢扁平DIN6798弹簧垫圈。右面打开（D），左面打开（S）

安装说明:

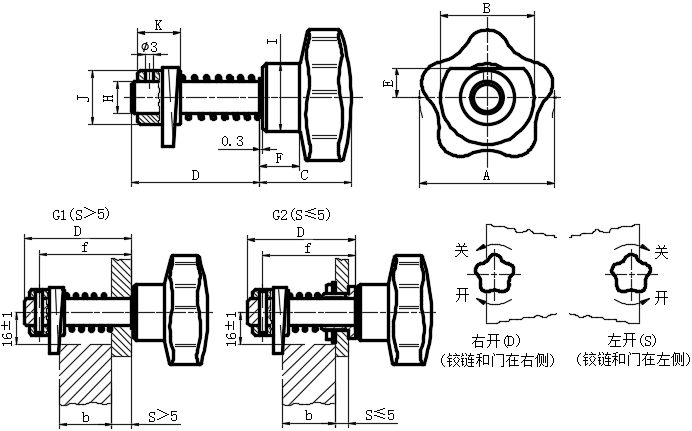

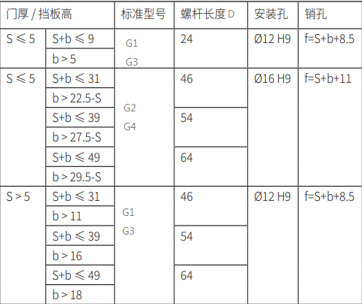

1.根据下表所列条件，选择带螺杆旋钮的长度。

2. 根据表内所列条件在门上钻柱状安装孔。
3. 根据表中规定的使用说明，在与旋钮之间的距离为“f”的螺杆位置上钻一个销孔。

4. 将螺杆装入门上的孔中，并安装其它零件。
