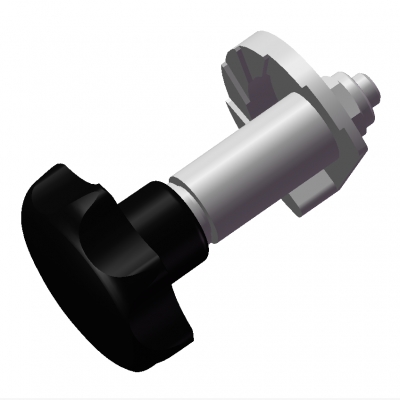

PA星型旋钮转舌式门锁

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

PA星型旋钮转舌式门锁

产品参数

制式	公制
进入限制	无限制
锁头形式	旋钮
旋转方向	顺时针
锁材质	组合材料
描述	PA星型旋钮转舌式门锁,

规格

SKU	规格	价格/包装
EV195-03010001	1.5-3.0*0-9.0
EV195-03010005	1.5-3.0*12.0-21.0
EV195-03010006	1.5-3.0*15.0-24.0
EV195-03010007	1.5-3.0*18.0-28.0
EV195-03010008	1.5-3.0*21.0-30.0
EV195-03010009	1.5-3.0*24.0-33.0
EV195-03010010	1.5-3.0*27.0-36.0
EV195-03010002	1.5-3.0*3.0-12.0
EV195-03010011	1.5-3.0*30.0-39.0
EV195-03010012	1.5-3.0*33.0-42.0
EV195-03010013	1.5-3.0*36.0-45.0
EV195-03010014	1.5-3.0*39.0-48.0
EV195-03010015	1.5-3.0*42.0-51.0
EV195-03010003	1.5-3.0*6.0-15.0
EV195-03010004	1.5-3.0*9.0-18.0
EV195-03010016	3.0-4.5*0-9.0
EV195-03010020	3.0-4.5*12.0-21.0
EV195-03010021	3.0-4.5*15.0-24.0
EV195-03010022	3.0-4.5*18.0-28.0
EV195-03010023	3.0-4.5*21.0-30.0
EV195-03010024	3.0-4.5*24.0-33.0
EV195-03010025	3.0-4.5*27.0-36.0
EV195-03010017	3.0-4.5*3.0-12.0
EV195-03010026	3.0-4.5*30.0-39.0
EV195-03010027	3.0-4.5*33.0-42.0
EV195-03010028	3.0-4.5*36.0-45.0
EV195-03010029	3.0-4.5*39.0-48.0
EV195-03010030	3.0-4.5*42.0-51.0
EV195-03010018	3.0-4.5*6.0-15.0
EV195-03010019	3.0-4.5*9.0-18.0
EV195-03010031	4.5-6.0*0-9.0
EV195-03010035	4.5-6.0*12.0-21.0
EV195-03010036	4.5-6.0*15.0-24.0
EV195-03010037	4.5-6.0*18.0-28.0
EV195-03010038	4.5-6.0*21.0-30.0
EV195-03010039	4.5-6.0*24.0-33.0
EV195-03010040	4.5-6.0*27.0-36.0
EV195-03010032	4.5-6.0*3.0-12.0
EV195-03010041	4.5-6.0*30.0-39.0
EV195-03010042	4.5-6.0*33.0-42.0
EV195-03010043	4.5-6.0*36.0-45.0
EV195-03010044	4.5-6.0*39.0-48.0
EV195-03010045	4.5-6.0*42.0-51.0
EV195-03010033	4.5-6.0*6.0-15.0
EV195-03010034	4.5-6.0*9.0-18.0
EV195-03010046	6.0-7.5*0-9.0
EV195-03010050	6.0-7.5*12.0-21.0
EV195-03010051	6.0-7.5*15.0-24.0
EV195-03010052	6.0-7.5*18.0-28.0
EV195-03010053	6.0-7.5*21.0-30.0
EV195-03010054	6.0-7.5*24.0-33.0
EV195-03010055	6.0-7.5*27.0-36.0
EV195-03010047	6.0-7.5*3.0-12.0
EV195-03010056	6.0-7.5*30.0-39.0
EV195-03010057	6.0-7.5*33.0-42.0
EV195-03010058	6.0-7.5*36.0-45.0
EV195-03010059	6.0-7.5*39.0-48.0
EV195-03010060	6.0-7.5*42.0-51.0
EV195-03010048	6.0-7.5*6.0-15.0
EV195-03010049	6.0-7.5*9.0-18.0
EV195-03010061	7.5-9.0*0-9.0
EV195-03010065	7.5-9.0*12.0-21.0
EV195-03010066	7.5-9.0*15.0-24.0
EV195-03010067	7.5-9.0*18.0-28.0
EV195-03010068	7.5-9.0*21.0-30.0
EV195-03010069	7.5-9.0*24.0-33.0
EV195-03010070	7.5-9.0*27.0-36.0
EV195-03010062	7.5-9.0*3.0-12.0
EV195-03010071	7.5-9.0*30.0-39.0
EV195-03010072	7.5-9.0*33.0-42.0
EV195-03010073	7.5-9.0*36.0-45.0
EV195-03010074	7.5-9.0*39.0-48.0
EV195-03010075	7.5-9.0*42.0-51.0
EV195-03010063	7.5-9.0*6.0-15.0
EV195-03010064	7.5-9.0*9.0-18.0
EV195-03010076	9.0-10.5*0-9.0
EV195-03010080	9.0-10.5*12.0-21.0
EV195-03010081	9.0-10.5*15.0-24.0
EV195-03010082	9.0-10.5*18.0-28.0
EV195-03010083	9.0-10.5*21.0-30.0
EV195-03010084	9.0-10.5*24.0-33.0
EV195-03010085	9.0-10.5*27.0-36.0
EV195-03010077	9.0-10.5*3.0-12.0
EV195-03010086	9.0-10.5*30.0-39.0
EV195-03010087	9.0-10.5*33.0-42.0
EV195-03010088	9.0-10.5*36.0-45.0
EV195-03010089	9.0-10.5*39.0-48.0
EV195-03010090	9.0-10.5*42.0-51.0
EV195-03010078	9.0-10.5*6.0-15.0
EV195-03010079	9.0-10.5*9.0-18.0
EV195-03010091	10.5-12.0*0-9.0
EV195-03010095	10.5-12.0*12.0-21.0
EV195-03010096	10.5-12.0*15.0-24.0
EV195-03010097	10.5-12.0*18.0-28.0
EV195-03010098	10.5-12.0*21.0-30.0
EV195-03010099	10.5-12.0*24.0-33.0
EV195-03010100	10.5-12.0*27.0-36.0
EV195-03010092	10.5-12.0*3.0-12.0
EV195-03010101	10.5-12.0*30.0-39.0
EV195-03010102	10.5-12.0*33.0-42.0
EV195-03010103	10.5-12.0*36.0-45.0
EV195-03010104	10.5-12.0*39.0-48.0
EV195-03010105	10.5-12.0*42.0-51.0
EV195-03010093	10.5-12.0*6.0-15.0
EV195-03010094	10.5-12.0*9.0-18.0

基本信息
技术信息
附件信息

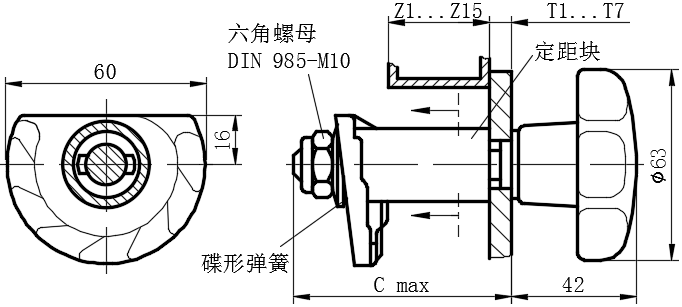

类型:带星形旋钮，DIN 6336
塑料（聚酰胺PA），黑色，亚光饰面
凸轮闩锁：钢板
镀锌，蓝钝处理
螺栓和定距段：钢制
镀锌，蓝钝处理

技术信息：
塑料特性 (参见P2)

塑料特性P2.pdf

信息：
不但具有防震功能，而且具有最大可达10mm的拉动范围。顺时针旋转捏手便可锁定成功。


此类门锁结构简单，安装成本较低，从而引起了人们的关注。

施工和安装说明:
顺时针转动门，梯级式弹簧加载凸轮，会在门框后向上移动，并将门拉紧。

凸轮的“拉动”范围大（10mm），使得此类锁可在带密封条的门上方便使用。选选择距离“Z”时，应考虑门封的厚度。弹簧加载凸轮（碟形弹簧)可防止门在振动中打开。

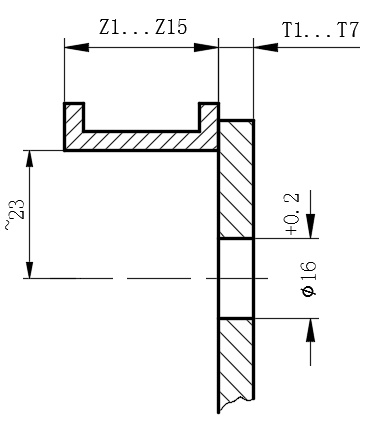

门上需开一个直径为ø16mm的孔，孔中心到门边缘的距离为23mm。锁芯从正面插入。隔片、凸轮、盘簧依次装在内部的轴后面。



自锁螺母配合一定扭矩，可允许闩锁自由转动。
