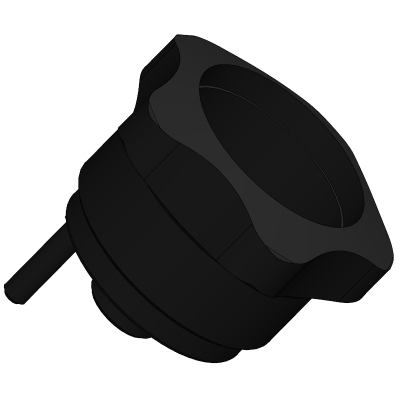

五瓣凸轮正驱动式位置指示器旋钮

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

制式	公制
描述	五瓣凸轮正驱动式位置指示器旋钮,

材料：玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。

标准型号：黑色氧化处理钢制轮毂，带H7铰孔，采用带内六角槽及UNI5929-85杯状端的埋头螺钉固定安装到轴上。

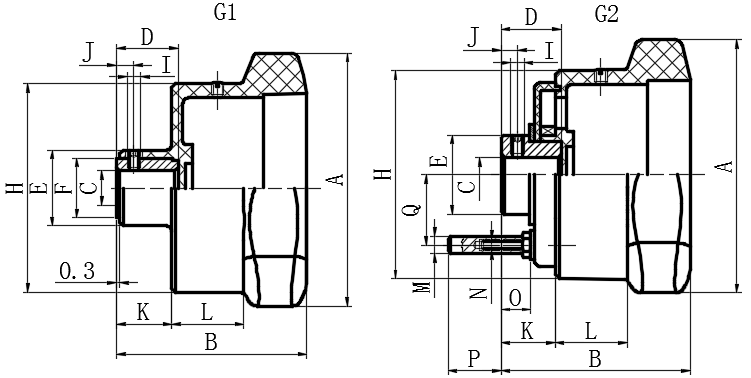

G1型：用于重力式指示器
G2型：用于正驱动式指示器尾部法兰带有聚甲醛基（POM）高科技聚合体内置冠状齿轮。黑色氧化处理钢制固定销。

特征及应用：人体工学设计使得握持更加有效。旋钮外形的无空腔设计，可防止有害残留物淤积，确保其易于清洁。尤其适用于必须经常使用水枪或蒸汽清洗部件的机器和设备。



指示器选择另行订购：如需选择指示器，参见表格相匹配的可选指示器。

同时参见正驱动式指示器说明(P11)或重力式位置指示器(P15)

可按需提供的配件：
罩盖(用于替代指示器安装)
按需提供的特殊型号：带不锈钢毂的旋钮

组合1=金属小型重力模拟位置指示器/

塑料小型重力模拟位置指示器

组合2=金属中型重力模拟位置指示器/

塑料中型重力模拟位置指示器/

塑料中型重力数字模拟位置指示器

组合3=金属小型正驱动模拟位置指示器/

塑料小型正驱动模拟位置指示器

组合4=金属中型正驱动模拟位置指示器/

塑料中型正驱动模拟位置指示器/

塑料正驱动数字模拟位置指示器
