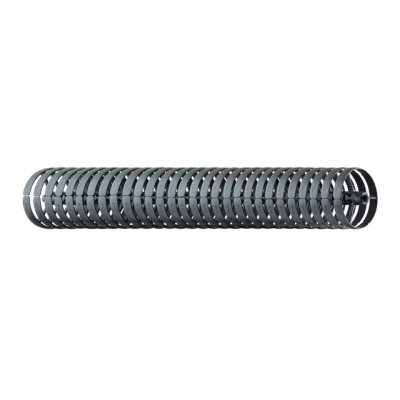

机器人用轻型拖链TRL系列(方便型,单链节)
产品参数
| 制式 | 公制 |
| 打开方向 | 方便型 |
| 品牌 | 易格斯(IGUS) |
| 弯曲半径R(mm) | 145.0 |

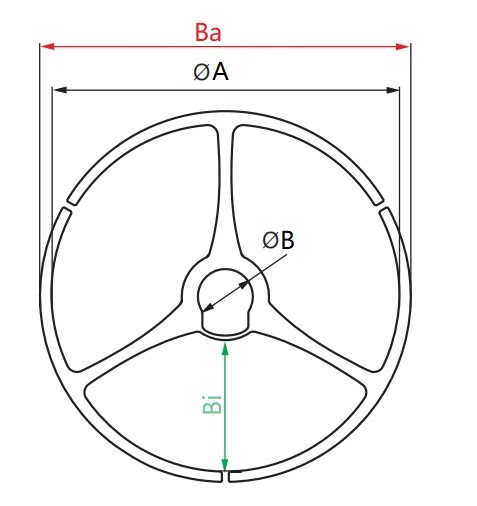

| 内宽Bi(mm) | 38.0 |
| 外宽Ba(mm) | 108.0 |
| 节距(mm) | 34.5 |
| 最大电缆直径(mm) | 35.5 |
| 描述 | 制式是公制,品牌是易格斯(IGUS),打开方向是方便型,弯曲半径R(mm)是58.0,87.0,110.0,145.0, ,内宽Bi(mm)是15.0,23.0,28.0,38.0,外宽Ba(mm)是45.0,65.0,81.0,108.0,节距(mm)是13.9,20.4,25.6,34.5,最大电缆直径(mm)是13.0,20.5,26.0,35.5 |
规格
| SKU | 规格 | 价格/包装 |
|---|---|---|
| EV217-27000237 | 58.0 | |
| EV217-27000238 | 87.0 | |
| EV217-27000239 | 110.0 | |
| EV217-27000240 | 145.0 |
- 基本信息
| triflex® R 系列TRL： |
| triflex® R 轻型——采购成本低和快速安装的双重好处，一片式链节，采用方便型拖链原理设计，装填非常容易，与标准triflex® R安装接头适配 |
| 可在多个维度上移动——非常灵活，适用于第6轴等复杂运动。 纵轴上每个链节的旋转角度可达± 10°。 这有助于引导电缆通过复杂的几何形状 |
| 通过“球窝”关节吸收大量拉力，从而可在所有轴上平稳运转 |
| 易于打开机制——便于填充和更换预装配的电缆或软管 |
| 弯曲半径和节距小，安装时节省空间 |
| 易于装配和拆卸——单个注塑成型零件，装配不费力。 收缩时无需其他元件（如钢缆、弹簧装置等），采用模块化设计，轻松缩短和伸长 |
| 与您的机器和所有附件轻松连接，减少安装时间 |
| TRL系列适用的情况： |
| 需要易于填充、性价比高的多轴拖链时 |
| 需要用于并不严苛的环境条件的多轴拖链时 |
| 需要易于使用的多轴拖链时 |
| TRL系列不适用的情况： |
| 高负载的圆周运动 |
| 我们推荐twisterchain® |
| 需要全封闭式型号时 |
| 最好选择triflex® R TRC |
| 需要更坚固、易于填充的型号时 |
| 最好选择triflex® R TRE |
