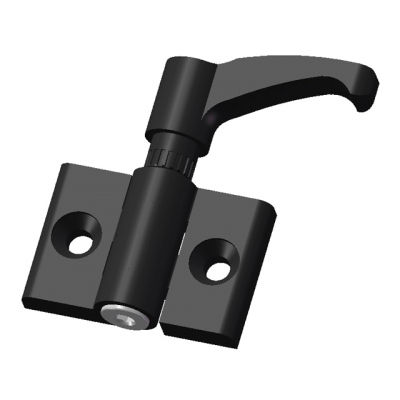

摩擦锁定扭矩铰链02型
产品参数
| 制式 | 公制 |
| 表面处理 | 亚光饰面 |
| 颜色 | 灰色 |
| 安装位置 | 通用 |
| 安装类型 | 通孔 |
| 最大开启角度 | 280° |
| 铰链材料 | 尼龙(PA)+玻纤 |
| 描述 | 制式是公制,铰链材料是尼龙(PA)+玻纤,表面处理是亚光饰面,颜色是黑色,灰色,安装类型是通孔,安装位置是通用,最大开启角度是280° |

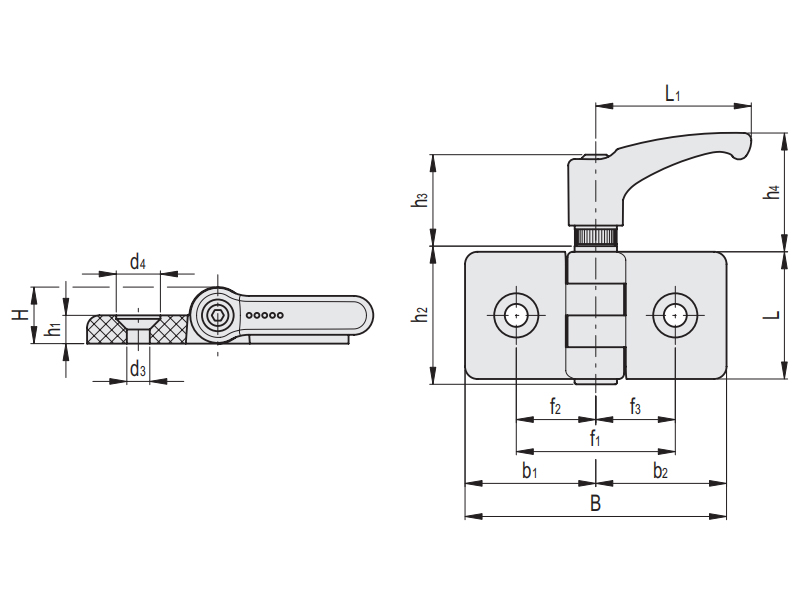

规格
- 基本信息
- 附件信息
| 材料：玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色或灰色，亚光饰面。 |
| 旋转销：镀锌钢 |

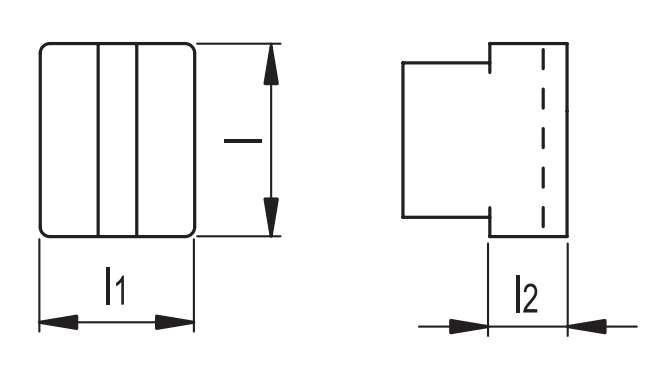

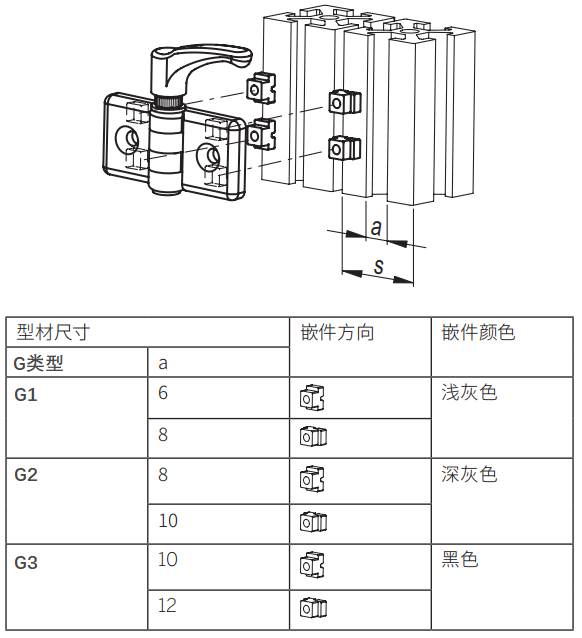

| 高科技聚合体定心插件 (随货提供）：用于槽的规格从6 mm到12 mm的型材。 |
| 垫圈：镀锌，位于可调手柄和合页之间。 |
| 可调节夹紧手柄： |
| 玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。 |
| 杆体上印有红色“PUSH”（推）字样（应避免接触溶剂、酒精或含酒精的洗涤剂）。 |
| 由黑色氧化处理钢制成的固定螺钉，AISI 303不锈钢复位弹簧。 |
| 黑色氧化处理钢毂，带螺纹盲孔。 |
| 标准型号：用于安装M6埋头螺钉的通孔。 |

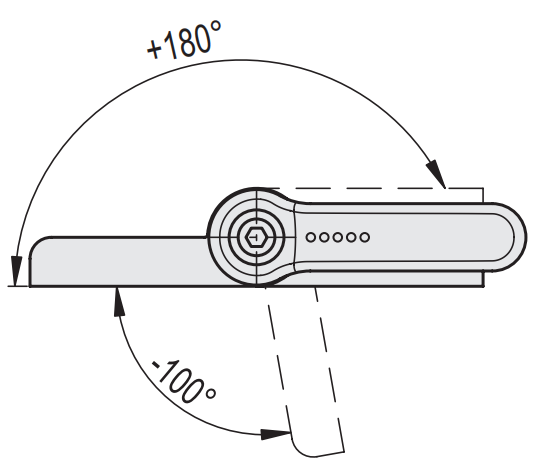

| 旋转角度（近似值）： |
| Max 280°（-100°与+180°之间，0°=两个互相连接的表面处于同一平面的情况）。 |
| 切勿超过旋转角限值，以免误判铰链的机械性能。 |
| 特征及应用： |
| 摩擦锁定扭矩铰链02型可在280°的旋转角度范围内的任意位置将门锁定，所施加的力与施加在操作杆上的扭矩成正比。 |

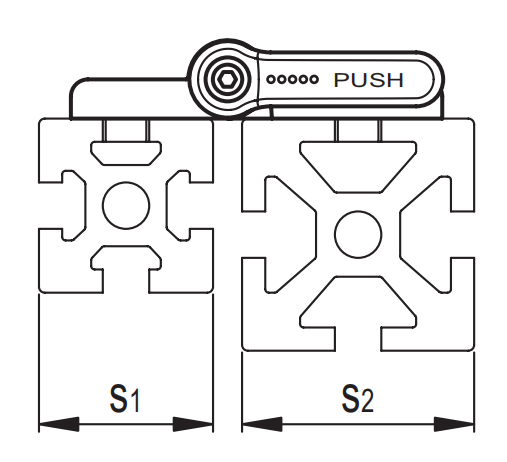

| 这种铰链可用于槽的规格从 30 mm 到 60 mm 的型材，也可加以组合，用于不同规格。 |
| 应用说明： |
| 通过使用特殊可调手柄来夹紧两片合页，以达到摩擦效果。要操作调节机构，按下操作杆（推）。释放操作杆后，弹簧就会松开啮合，这样手柄就可以回到起始位置，操作杆就可以和门一起自由旋转，即使发生意外的震动，也不会阻碍门的运动。由于可调手柄内带有数量众多的铰齿，即使在杆臂移动非常有限的情况下仍可确保手柄的转动。 |
