摩擦锁定扭矩铰链01型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

制式	公制
表面处理	亚光饰面
颜色	黑色
安装位置	通用
安装类型	通孔
最大开启角度	215°
铰链材料	尼龙(PA)
描述	制式是公制,铰链材料是尼龙(PA),表面处理是亚光饰面,颜色是黑色,安装类型是通孔,安装位置是通用,最大开启角度是215°

材料：高弹性聚酰胺基（PA）高科技聚合体。黑色，亚光饰面。

旋转销：钢质，黑色氧化处理

可调节夹紧手柄：

玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。

杆体上印有红色“PUSH”（推）字样（应避免接触溶剂、酒精或含酒精的洗涤剂）。

由黑色氧化处理钢制成的固定螺钉，AISI 302不锈钢复位弹簧。

带螺纹孔的毂由黑色氧化处理钢制成，（G1和G2），或铜制（G3）。

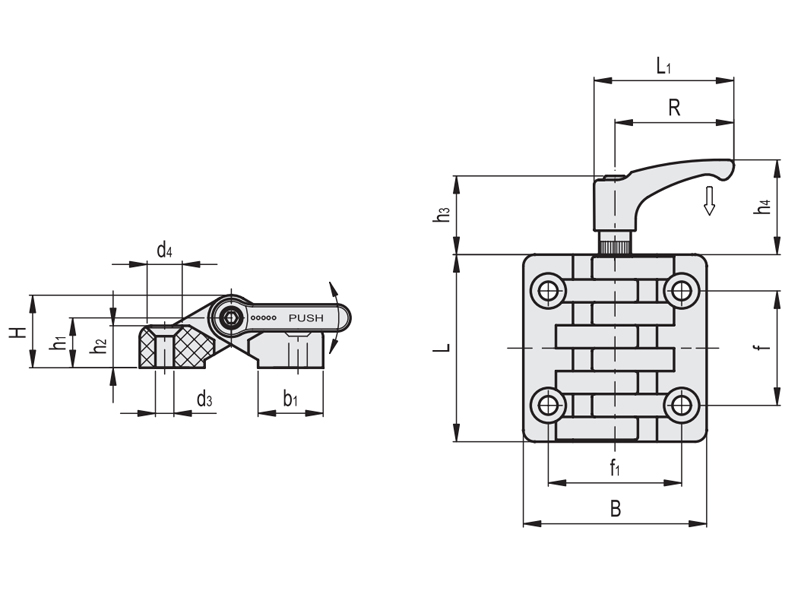

标准型号：适用于埋头螺钉的通孔。

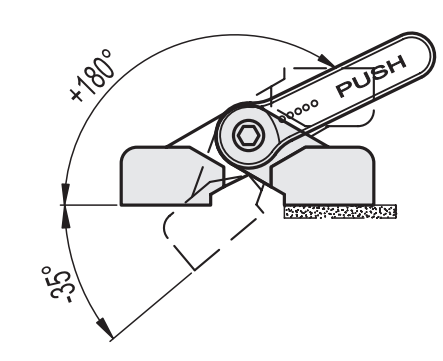

旋转角度（近似值）：

最大 215° ，范围在-35° 和+180°之间（0°=两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角限值，以免误判铰链的机械性能。

特征及应用：

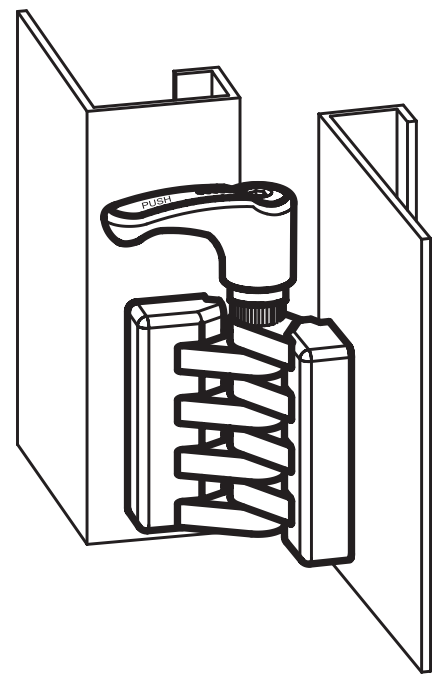

摩擦锁定扭矩铰链01型可在215°的旋转角度范围内，调节门所需的开关位置，并可将门固定在其中的任意位置。

应用说明：

通过使用特殊可调手柄来夹紧两片合页，以达到摩擦效果。

欲运行调节机构，应按下杆体（PUSH）。放开杆体，弹簧便松开啮合，从而可使手柄回到起始位置，并使杆体即便是在受到意外冲击的情况下，仍可在操作者的操纵下随门一起自由转动。

由于可调手柄内带有数量众多的铰齿，即使在杆臂移动非常有限的情况下仍可确保手柄的转动。
