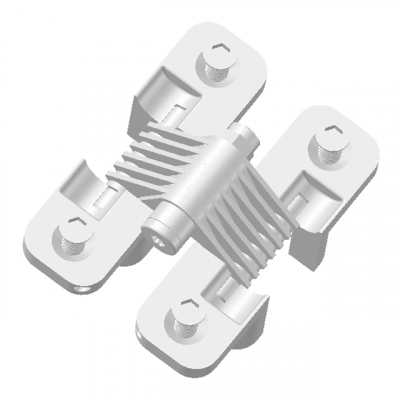

方型阻尼型扭矩铰链
产品参数
| 制式 | 公制 |
| 表面处理 | 电镀 |
| 安装位置 | 通用 |
| 安装类型 | 通孔 |
| 最大开启角度 | 180° |
| 公称扭矩力N·m/1个 | 1~5 |
| 安装孔距范围 | 40~60mm |
| 铰链材料 | 锌合金 |
| 描述 | 制式是公制,表面处理是电镀,安装位置是通用,安装类型是通孔,铰链材料是锌合金,安装孔距范围是40~60mm,最大开启角度是180°,公称扭矩力N·m/1个是1~5,5~10 |
规格
| SKU | 规格 | 价格/包装 |
|---|---|---|
| EV191-27005466 | 53.0 | |
| EV191-27005467 | 53.0 |
- 基本信息
| 特点 |
| 新增加了扭矩3.0N·m规格 |
| 关门后从外面看不到铰链 |
| 开启角度越大，扭矩越小，便于将盖板打开(参见扭矩曲线) |

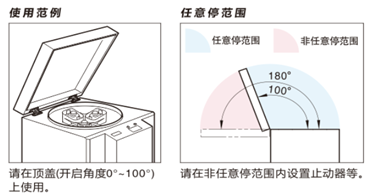

| 请在顶盖(开启角度0°~100°)上使用(在此范围内任意停) |
| 规格 |
| 使用温度:0℃~40℃ |
| 注意 |

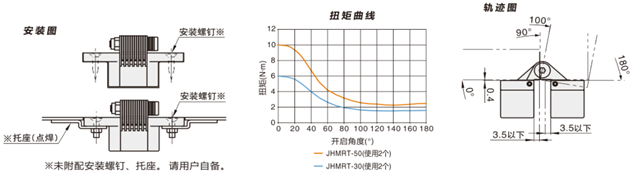

| 扭矩根据开启角度而不同(参见扭矩曲线) |
| 选择时，应确保盖板(门)的最大力矩小于铰链关闭位置的扭矩的一半(参见下表) |
| 请在非任意停范围内设置止动器等(参见任意停范围) |
| 安装时，应确保各铰链的轴心水平且相互之间无偏差 |
| 推荐螺钉 |
| 十字槽沉头自攻螺钉标称尺寸4或十字槽沉头小螺钉M4 |
